سینی کابل زمانی می‌تواند مسیر منظمی برای سیم و کابل ایجاد کند که استاندارد نصب سینی کابل از مرحله انتخاب محصول تا اجرای نهایی رعایت شود. فاصله سینی از دیوار، فاصله بین ساپورت‌ها، ظرفیت تحمل وزن و نحوه اتصال قطعات، همگی روی استحکام و ایمنی مسیر اثر دارند. به همین دلیل استاندارد سینی کابل را باید متناسب با شرایط پروژه بررسی کرد و تنها به ابعاد سینی توجه نداشت.
در ادامه جزئیات کامل را در خصوص استانداردها، الزامات و خطاهای رایج نصب سینی کابل بررسی خواهیم کرد و اطلاعاتی جامع در این زمینه در اختیارتان قرار می‌دهیم.
بیشتر بدانید: راهنمای نصب سینی کابل در 5 مرحله

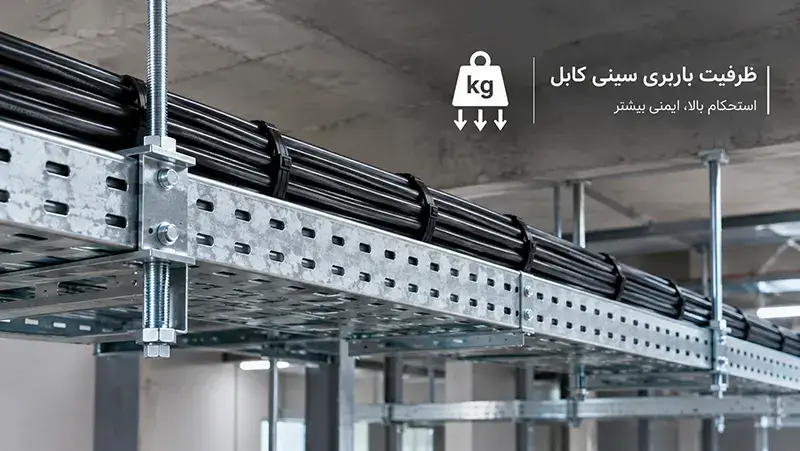

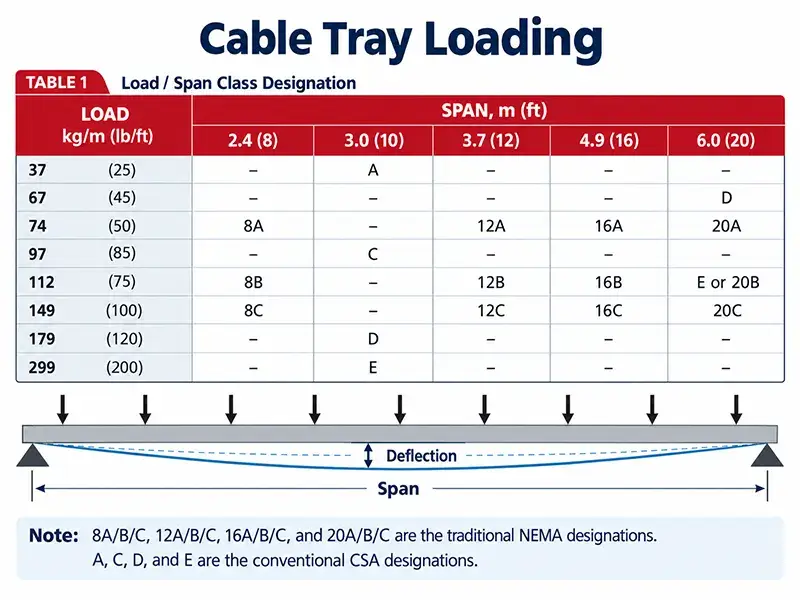

جدول استاندارد سینی کابل برای تحمل وزن
ظرفیت باربری سینی کابل به عواملی مانند عرض سینی، ارتفاع لبه، ضخامت ورق و فاصله بین ساپورت‌ها بستگی دارد. به همین دلیل، برای انتخاب سینی مناسب نمی‌توان فقط عرض آن را ملاک قرار داد و باید میزان بار قابل تحمل در شرایط نصب موردنظر نیز بررسی شود. جدول زیر، ظرفیت باربری سینی کابل را بر اساس عرض، ارتفاع و ضخامت ورق نشان می‌دهد. در این داده‌ها، فاصله بین ساپورت‌های سینی حداکثر ۱.۵ متر در نظر گرفته شده است.
جدول ظرفیت باربری سینی کابل
برای انتخاب سینی، سه مورد را از ابتدا مشخص کنید:
- عرض: بر اساس تعداد و قطر کابل‌ها؛ برای مسیرهای پرتراکم عرض بیشتری انتخاب کنید.
- ارتفاع لبه: مدل‌های ۴، ۵، ۶، ۸، ۱۰ و ۱۵ سانتی‌متر در بازار رایج هستند.
- طول شاخه: طول‌های ۲ و ۳ متر از اندازه‌های استاندارد و رایج هستند.
نکته: فضای خالی داخل سینی را برای اضافه شدن کابل‌های آینده هم در نظر بگیرید و کابل‌ها را بیش از ظرفیت پیش‌بینی‌شده روی هم فشرده نکنید.
در جدول زیر مقادیر درج شده، بار قابل تحمل سینی کابل بر حسب کیلوگرم در هر متر هستند و با تغییر ارتفاع سینی و ضخامت ورق، ظرفیت باربری نیز تغییر می‌کند.
| عرض سینی | ضخامت ورق | ارتفاع ۴ سانتی‌متر | ارتفاع ۶ سانتی‌متر | ارتفاع ۱۰ سانتی‌متر |
| ۱۰ سانتی‌متر | ۰.۸ میلی‌متر | — | ۹ کیلوگرم | ۷ کیلوگرم |
| ۱۵ سانتی‌متر | ۰.۸ میلی‌متر | ۲۴ کیلوگرم | ۱۸ کیلوگرم | ۱۱ کیلوگرم |
| ۲۰ سانتی‌متر | ۱ میلی‌متر | ۳۵ کیلوگرم | ۲۳ کیلوگرم | ۱۵ کیلوگرم |
| ۳۰ سانتی‌متر | ۱ میلی‌متر | ۵۶ کیلوگرم | ۴۰ کیلوگرم | ۲۲ کیلوگرم |
| ۴۰ سانتی‌متر | ۱.۲۵ میلی‌متر | ۷۶ کیلوگرم | ۴۹ کیلوگرم | ۳۰ کیلوگرم |
| ۶۰ سانتی‌متر | ۱.۲۵ میلی‌متر | ۱۱۵ کیلوگرم | ۷۷ کیلوگرم | ۴۶ کیلوگرم |
نکته: در اجرای واقعی، ظرفیت باربری می‌تواند با توجه به نوع ورق، شکل پروفیل، نوع پوشش، نحوه اتصال و فاصله دقیق ساپورت‌ها متفاوت باشد؛ بنابراین برای پروژه‌های حساس بهتر است مشخصات سازنده و محاسبات فنی همان محصول ملاک قرار گیرد.
ظرفیت باربری را چطور بررسی کنیم؟
وزن کابل‌های هر متر مسیر را محاسبه کنید و آن را با ظرفیت باربری اعلام‌شده برای سینی در دهانه موردنظر مقایسه کنید.
| مورد | در انتخاب چه چیزی را بررسی کنیم؟ |
| وزن کابل‌ها | مجموع وزن کابل‌ها در هر متر |
| عرض سینی | فضای موردنیاز برای چیدمان کابل‌ها |
| ضخامت ورق | مقاومت مکانیکی سینی |
| فاصله ساپورت‌ها | دهانه‌ای که سینی باید بین دو تکیه‌گاه تحمل کند |
| محیط نصب | رطوبت، مواد خورنده، فضای باز یا بسته |
| توسعه آینده | فضای خالی برای کابل‌های جدید |
جدول ابعاد و سایز استاندارد سینی کابل گالوانیزه
سینی کابل در عرض‌ها و ضخامت‌های مختلف تولید می‌شود و انتخاب ابعاد آن باید متناسب با تعداد و حجم کابل‌ها و همچنین شرایط نصب انجام شود. جدول زیر، ابعاد رایج سینی کابل شامل عرض، ارتفاع، طول و ضخامت ورق را نشان می‌دهد. در این مشخصات، جنس ورق فولادی ST37 در نظر گرفته شده است.
| عرض سینی | طول سینی | ارتفاع سینی | ضخامت ورق | جنس ورق |
| ۵ سانتی‌متر | ۲ متر | ۴ سانتی‌متر | ۰.۷ میلی‌متر | فولادی ST37 |
| ۱۰ سانتی‌متر | ۲ متر | ۴ سانتی‌متر | ۰.۷ میلی‌متر | فولادی ST37 |
| ۱۵ سانتی‌متر | ۲ متر | ۴ سانتی‌متر | ۰.۸ میلی‌متر | فولادی ST37 |
| ۲۰ سانتی‌متر | ۲ متر | ۴ سانتی‌متر | ۰.۹ میلی‌متر | فولادی ST37 |
| ۳۰ سانتی‌متر | ۲ متر | ۵ سانتی‌متر | ۱.۲۵ میلی‌متر | فولادی ST37 |
| ۴۰ سانتی‌متر | ۲ متر | ۶ سانتی‌متر | ۱.۵ میلی‌متر | فولادی ST37 |
| ۵۰ سانتی‌متر | ۲ متر | ۶ سانتی‌متر | ۱.۵ میلی‌متر | فولادی ST37 |
| ۶۰ سانتی‌متر | ۲ متر | ۸ سانتی‌متر | ۲ میلی‌متر | فولادی ST37 |

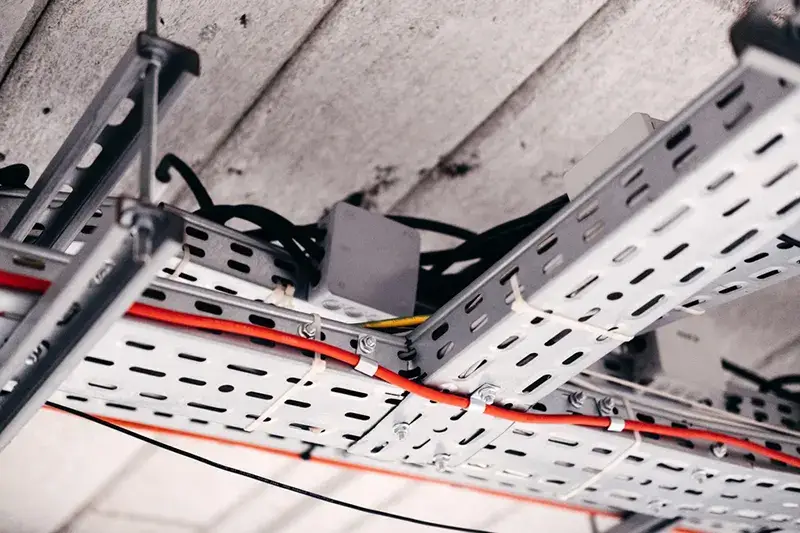

انواع استاندارد سینی کابل که باید بدانید!
برای بررسی استاندارد سینی کابل مراجع مختلفی وجود دارد که هر یک بخش مشخصی از ساخت، عملکرد یا اجرای سیستم را پوشش می‌دهند. IEC 61537 یکی از مهمترین استانداردهای بین‌المللی این حوزه است و استانداردهای NEMA VE-1 و NEMA VE-2 هم در پروژه‌های مختلف کاربرد دارند.
- IEC 61537: الزامات و آزمون‌های سیستم‌های سینی و نردبان کابل
- NEMA VE-1: الزامات ساخت و عملکرد سینی کابل فلزی
- NEMA VE-2: راهنمای نصب و نگهداری سیستم سینی کابل
- BS 4678: الزامات مرتبط با سینی و نردبان کابل در استانداردهای بریتانیا
شناخت تفاوت این مراجع کمک می‌کند الزامات نصب سینی کابل با مشخصات فنی محصول اشتباه گرفته نشود.
استاندارد IEC 61537 چیست؟
IEC 61537 سینی کابل را از نظر الزامات و آزمون‌های مربوط به سیستم‌های سینی و نردبان کابل بررسی می‌کند. این استاندارد سینی کابل موضوعاتی مانند عملکرد مکانیکی، تحمل بار، اتصالات و ویژگی‌های سیستم را در شرایط مشخص مورد توجه قرار می‌دهد.
از این رو هنگام انتخاب سینی، فقط فاصله استاندارد سینی کابل یا ضخامت ورق اهمیت ندارد؛ عملکرد محصول در برابر بارگذاری و نحوه پشتیبانی آن هم باید بررسی شود. البته فاصله ساپورت و سایر ابعاد اجرایی باید بر اساس مشخصات محصول و شرایط پروژه تعیین شوند و نمی‌توان یک عدد ثابت را برای تمام سینی‌ها استاندارد دانست.

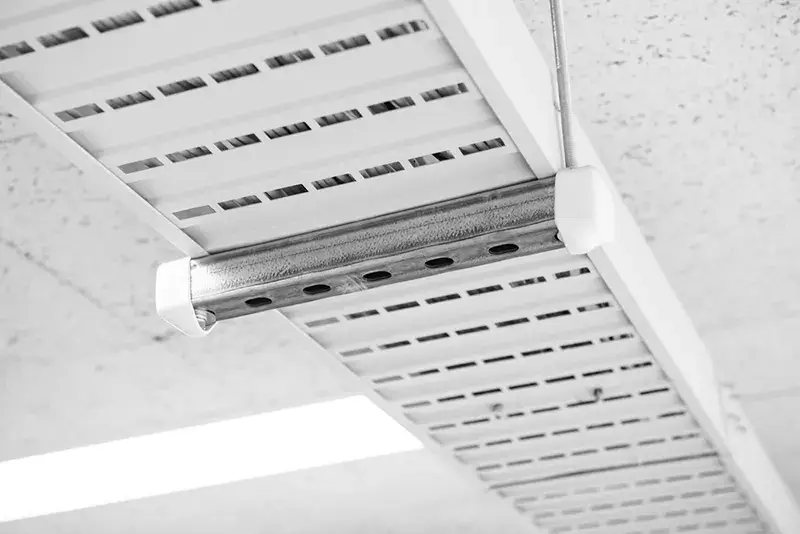

NEMA VE-1 و NEMA VE-2 چه کاربردی دارند؟
NEMA VE-1 بیشتر به مشخصات ساخت و عملکرد سینی کابل فلزی مربوط می‌شود و معیارهایی برای ارزیابی ظرفیت و عملکرد سیستم در اختیار تولیدکنندگان و مصرف‌کنندگان قرار می‌دهد.
در مقابل، NEMA VE-2 یک راهنمای اجرایی است و موضوعاتی مانند مسیرگذاری، پشتیبانی، نصب کابل، دسترسی و نگهداری سیستم را پوشش می‌دهد. به همین دلیل برای بررسی استاندارد اجرای سینی کابل و نحوه صحیح نصب، VE-2 کاربرد مستقیم‌تری دارد.
فاصله استاندارد ساپورت‌ها
| عرض سینی | فاصله پیشنهادی ساپورت |
| ۱۵ سانتی‌متر | ۱.۵ متر |
| ۲۰ سانتی‌متر | ۲ متر |
| ۳۰ سانتی‌متر | ۲.۵ متر |
| ۴۰ سانتی‌متر | ۳ متر |
| ۵۰ سانتی‌متر و بیشتر | حداکثر ۳ متر و در بارگذاری سنگین کمتر |
برای کابل‌های سنگین، فاصله کمتر بین ساپورت‌ها انتخاب مطمئن‌تری است. فاصله ساپورت سینی کابل را بدون توجه به جدول باربری سازنده بیشتر از مقدار مجاز نکنید.
استاندارد ساپورت سینی کابل
ساپورت باید حداقل این چهار ویژگی را داشته باشد:
- تحمل وزن سینی و کابل‌ها
- اتصال محکم به دیوار، سقف یا سازه
- عرض مناسب برای تکیه‌گاه کامل سینی
- مقاومت مناسب در برابر شرایط محیطی
انواع رایج: براکت دیواری، ساپورت سقفی، ساپورت U شکل، L شکل و آویز رزوه‌ای.

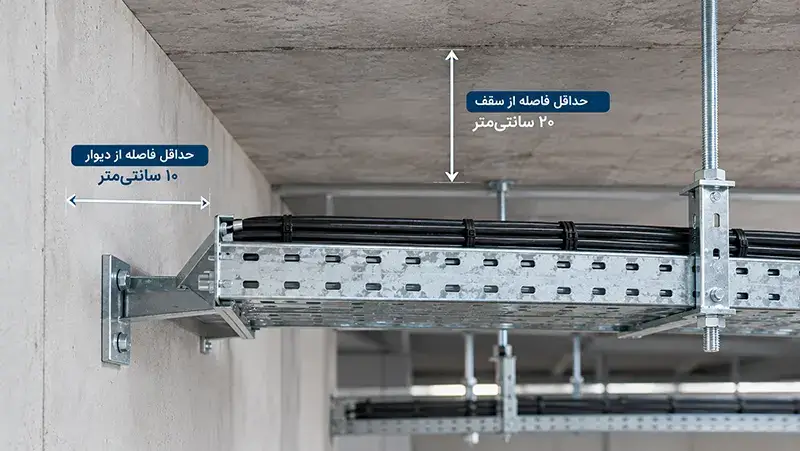

فاصله سینی کابل از دیوار و سقف
برای اجرای دیواری، فاصله ۵ تا ۱۰ سانتی‌متر از دیوار به عنوان مقدار رایج است. این فاصله باید برای این کارها کافی باشد:
- بستن پیچ و مهره‌ها
- قرار دادن و خارج کردن کابل
- دسترسی به کابل‌ها هنگام تعمیر
- باز کردن درب سینی در مدل‌های درب‌دار
برای مسیرهای سقفی هم سینی را کاملاً به سقف نچسبانید؛ فضای لازم برای نصب ساپورت و دسترسی به کابل‌ها را قبل از اجرای مسیر مشخص کنید.
الزامات نصب ساپورت‌ها
محل ساپورت‌ها را قبل از نصب شاخه‌های سینی روی دیوار یا سقف علامت‌گذاری کنید. اولین و آخرین تکیه‌گاه، محل اتصال دو شاخه و نقاط تغییر مسیر اهمیت بیشتری دارند و نباید صرفاً با فاصله‌های مساوی در طول مسیر رها شوند. برای انتخاب اتصال‌دهنده به جدول دقت کنید.
| محل نصب | گزینه‌های رایج |
| بتن | رول‌بولت یا انکر مناسب بتن |
| آجر | رول‌پلاک و پیچ مناسب مصالح |
| سازه فلزی | اتصال پیچی یا جوشی طبق طراحی |
| سقف | آویز رزوه‌ای، راد یا ساپورت سازه‌ای |
بنابراین افزایش فاصله ساپورت‌ها برای کم کردن تعداد براکت‌ها، راه درستی برای کاهش اجرت نصب سینی کابل نیست.

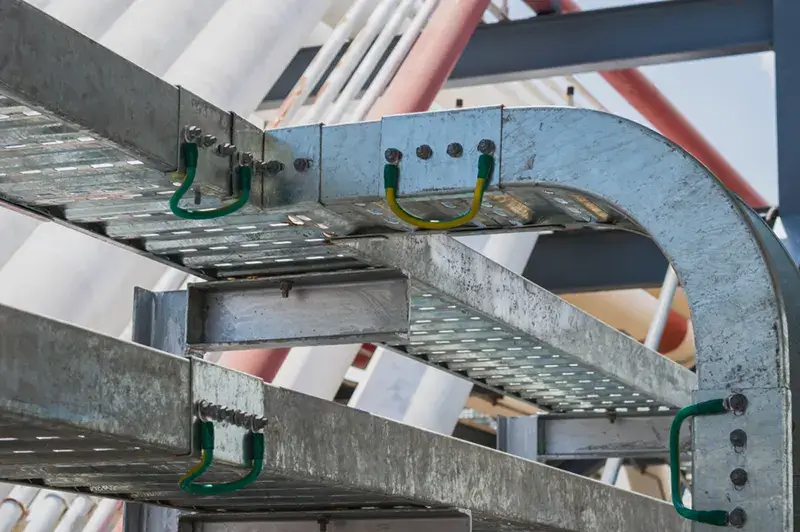

استاندارد اتصالات سینی کابل
اتصال دو شاخه باید هم‌راستا، محکم و بدون لبه تیز داخل مسیر کابل باشد. رابط مستقیم برای ادامه مسیر و قطعاتی مانند زانویی، سه‌راهی، چهارراهی و تبدیل برای تغییر شکل مسیر استفاده می‌شوند.
در سینی کابل گالوانیزه سرد یا مدل‌هایی که هنگام نصب برش می‌خورند، محل برش و سوراخ‌کاری را هم بررسی کنید تا پوشش محافظ در قسمت آسیب‌دیده ترمیم شود.

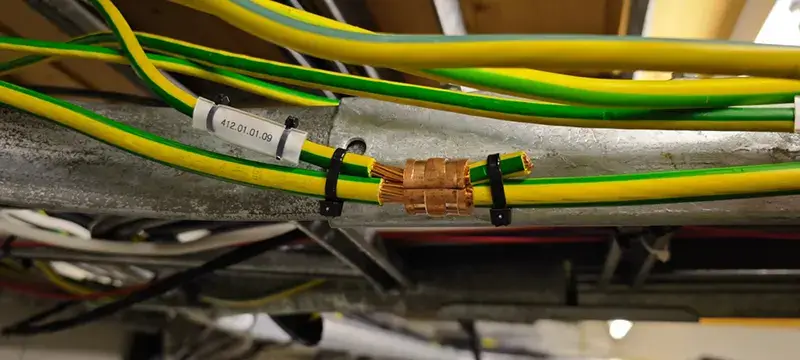

الزامات هم‌بندی و ارتینگ
اگر سینی فلزی در طراحی سیستم به ارت متصل می‌شود، پیوستگی الکتریکی تمام بخش‌های مسیر را کنترل کنید. محل اتصال رابط‌ها و نقاطی که پوشش سطحی می‌تواند بین دو قطعه عایق ایجاد کند، باید بررسی شوند.
برای اجرای ارتینگ، سایز هادی و روش اتصال را از نقشه برق و مشخصات پروژه بگیرید؛ یک سایز ثابت برای تمام مسیرها نمی‌توان تعیین کرد.
الزامات تغییر مسیر، زانو و سه‌راهی
قطعه تغییر مسیر را بر اساس جهت مسیر و حداقل شعاع خم کابل انتخاب کنید.
| قطعه | کاربرد |
| زانویی افقی ۴۵° | تغییر جهت نرم‌تر مسیر |
| زانویی افقی ۹۰° | تغییر مسیر کامل در صفحه افقی |
| زانویی عمودی | انتقال مسیر به بالا یا پایین |
| سه‌راهی | ایجاد یک انشعاب |
| چهارراهی | ایجاد دو انشعاب |
| تبدیل | اتصال دو سینی با عرض متفاوت |
قبل از نصب زانو، حداقل شعاع خمش کابل را از مشخصات فنی کابل بررسی کنید. شعاع داخلی زانو نباید کابل را مجبور به خم‌شدن بیش از حد کند.

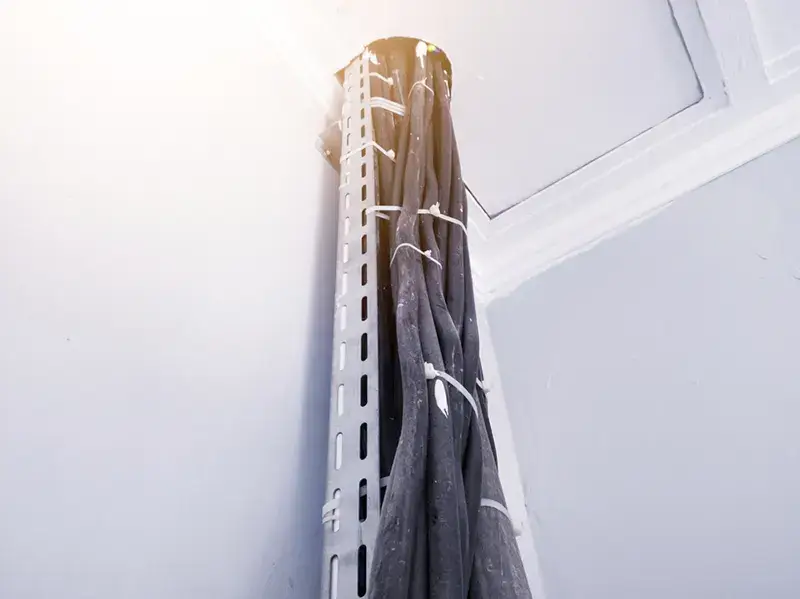

الزامات نصب سینی کابل در مسیرهای عمودی
در مسیر عمودی، کابل‌ها باید علاوه بر سینی، در برابر حرکت و لغزش مهار شوند. وزن کابل‌ها را روی یک نقطه متمرکز نکنید و محل انتقال مسیر عمودی به افقی را با مهاربندی مناسب اجرا کنید.
برای مسیرهای عمودی بلند این موارد را کنترل کنید:
- مهار خود سینی در فواصل طراحی‌شده
- مهار کابل‌ها
- تحمل وزن کابل در بخش عمودی
- استحکام محل تغییر مسیر
- دسترسی برای تعمیر و کابل‌کشی مجدد
اگر مسیر کابل در بخش‌هایی از ساختمان از ترانکینگ به سینی منتقل می‌شود، محل انتقال و اختلاف ابعاد دو سیستم را هم از قبل در نقشه اجرایی مشخص کنید.
نکات استاندارد نصب سینی کابل در سقف کاذب
برای نصب سینی کابل در سقف کاذب، مسیر کابل‌کشی را قبل از اجرای سقف مشخص کنید تا محل ساپورت‌ها با سازه اصلی تداخل پیدا نکند. سینی را به خود پنل یا شبکه سقف کاذب متصل نکنید؛ وزن سینی و کابل‌ها باید به سازه اصلی ساختمان منتقل شود.
نکات مهم اجرا:
- فاصله ساپورت‌ها را بر اساس بار مسیر تعیین کنید و از افزایش بی‌دلیل دهانه‌ها خودداری کنید.
- برای بازدید و تعمیر، اطراف سینی فضای دسترسی کافی باقی بگذارید.
- مسیر سینی را از لوله‌های آب گرم و منابع حرارتی دور نگه دارید.
- محل عبور کابل‌های قدرت و سایر تأسیسات را پیش از اجرای سقف هماهنگ کنید.
- در مسیرهای پرتراکم، فضای کافی برای اضافه کردن کابل‌های آینده در نظر بگیرید.
- محل اتصال شاخه‌ها و تغییر مسیرها را به ساپورت نزدیک کنید.
- اگر سقف کاذب قابل بازدید نیست، محل دریچه‌های دسترسی و مسیرهای تعمیراتی را از ابتدا مشخص کنید.
خطاهای رایج در اجرای غیراستاندارد سینی کابل
بسیاری از مشکلات سینی کابل بعد از بهره‌برداری خودشان را نشان می‌دهند؛ سینی افتادگی پیدا می‌کند، کابل‌ها در زانو تحت فشار قرار می‌گیرند یا دسترسی به مسیر برای تعمیر تقریباً غیرممکن می‌شود. چند خطای رایج را می‌توان با یک کنترل ساده هنگام اجرا پیشگیری کرد:
| خطای اجرایی | نتیجه |
| افزایش بیش از حد فاصله ساپورت‌ها | خمش و افتادگی سینی |
| اتصال ساپورت به پنل سقف کاذب | تحمل ناکافی وزن مسیر |
| انتخاب عرض کم | فشردگی کابل‌ها و دشواری توسعه مسیر |
| بی‌توجهی به شعاع خم کابل | آسیب یا فشار به کابل در زانو |
| مهار نکردن کابل در مسیر عمودی | لغزش و تجمع وزن در پایین مسیر |
| استفاده از اتصال نامناسب بین فلزات | افزایش احتمال خوردگی |
| باقی گذاشتن لبه تیز در محل برش | آسیب به روکش کابل |
| بی‌توجهی به هم‌بندی | ایجاد مشکل در پیوستگی الکتریکی مسیر |
| نصب سینی بدون فضای دسترسی | دشواری تعمیر و کابل‌کشی مجدد |
| عبور مسیر از کنار منابع حرارتی | افزایش دمای کابل‌ها |
جمع‌بندی
در انتها استاندارد اجرای سینی کابل فقط به انتخاب یک محصول مناسب محدود نمی‌شود؛ فاصله ساپورت، نحوه مهاربندی، اتصالات، تغییر مسیر، هم‌بندی و شرایط محل نصب هم باید در زمان اجرا کنترل شوند. اگر می‌خواهید مسیر را از مرحله آماده‌سازی تا نصب شاخه‌ها و اجرای اتصالات به صورت عملی دنبال کنید، برای آموزش مرحله به مرحله به راهنمای نصب سینی کابل مراجعه کنید و برای دریافت مشاوره با کارشناسان ما تماس بگیرید.
