قرار است کابل‌های یک سوله صنعتی، ساختمان اداری یا اتاق سرور را از چند مسیر مختلف عبور دهید و تعداد کابلها هم مشخص است، اما آیا یک سینی کابل با عرض ۲۰ سانتی‌متر و ضخامت ۱ میلیمتر برای این کار کافی خواهد بود؟ پاسخ فقط در تعداد کابلها نیست؛ وزن مجموعه، فاصله تکیه‌گاه‌ها، شرایط محیطی و حتی امکان اضافه کردن کابل در آینده هم در انتخاب ابعاد مناسب نقش دارند.
در این مطلب ابعاد سینی کابل را با عوامل مؤثرش بررسی می‌کنیم: عرض و ارتفاع مناسب، ضخامت ورق، ظرفیت عبور کابل و وزن سینی و درپوش. با این اطلاعات می‌توانید گزینه‌های موجود را دقیق‌تر مقایسه کنید و هنگام سفارش، مشخصات فنی متناسب با پروژه‌تان را در اختیار داشته باشید.

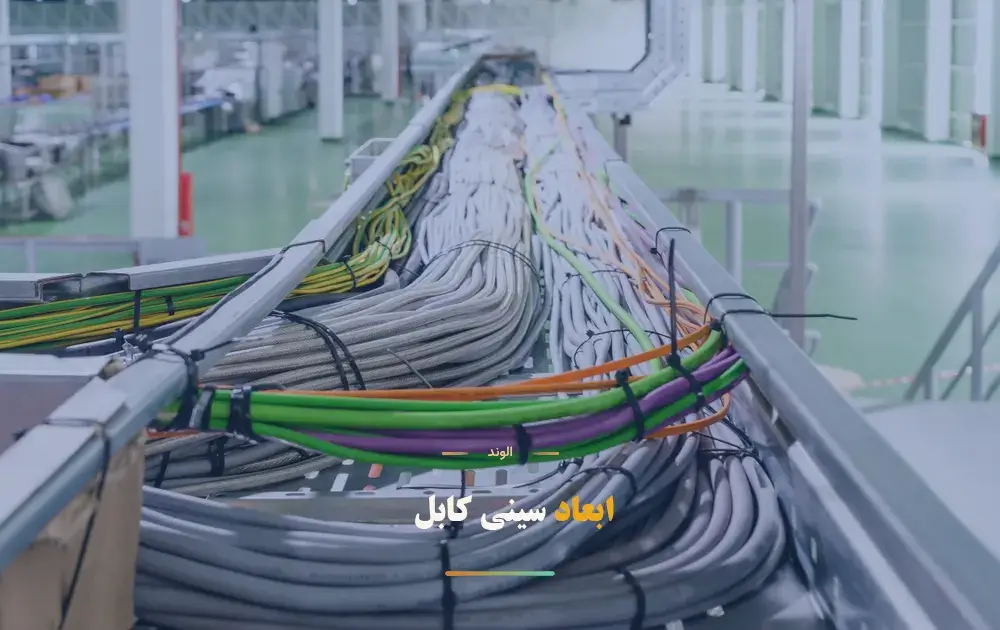

ابعاد سینی کابل شامل چه اندازه‌هایی است؟
همان طور که اشاره کردیم، ابعاد سینی کابل سه اندازه مهم ارتفاع، عرض و طول را شامل می شود که در ادامه هر یک را جداگانه بررسی می کنیم.
عرض سینی کابل
به طور خلاصه عرض، فاصله بین دو دیواره جانبی سینی را مشخص میکند و فضای عرضی در اختیار کابلها را تعیین می کند. سینی‌های باریک برای مسیرهای کم تراکم مناسب هستند؛ اما با افزایش تعداد کابلها یا قطر آن‌ها، به عرض بیشتری نیاز دارید. هنگام انتخاب عرض، فضای توسعه آینده و نحوه چیدمان کابلها را هم در نظر بگیرید.
ارتفاع یا عمق سینی کابل
در نظر داشته باشید که ارتفاع لبه با عرض کف تفاوت دارد. برای مثال، سینی با ابعاد ۳۰۰ در ۶۰ میلی متر، ۳۰۰ میلی متر عرض و ۶۰ میلی متر ارتفاع لبه دارد. ارتفاع بیشتر به نگهداری کابلها در محدوده دیواره کمک می کند و فضای هندسی بیشتری در اختیار می گذارد؛ البته ظرفیت قابل استفاده به قطر کابل ها، نحوه چیدمان و الزامات تهویه هم وابسته است.
طول شاخه سینی کابل
طول شاخه، اندازه یک قطعه آماده برای نصب است؛ طول کل مسیر، مجموع بخش‌های مستقیم و مسیرهایی است که با اتصالات به یکدیگر می رسند. تولیدکنندگان ممکن است شاخه‌هایی با طول‌های متفاوت عرضه کنند، از این طول شاخه را از روی مشخصات همان محصول بررسی کنید. این عدد در محاسبه تعداد شاخه‌ها، اتصالات و پرت برش کاربرد دارد.
همچنین هنگام ارزیابی بهترین برند سینی کابل، کاتالوگ فنی، جدول بار و کیفیت ساخت را بررسی کنید و تعداد اتصالات سینی کابل را هم از روی نقشه مسیر برآورد کنید.

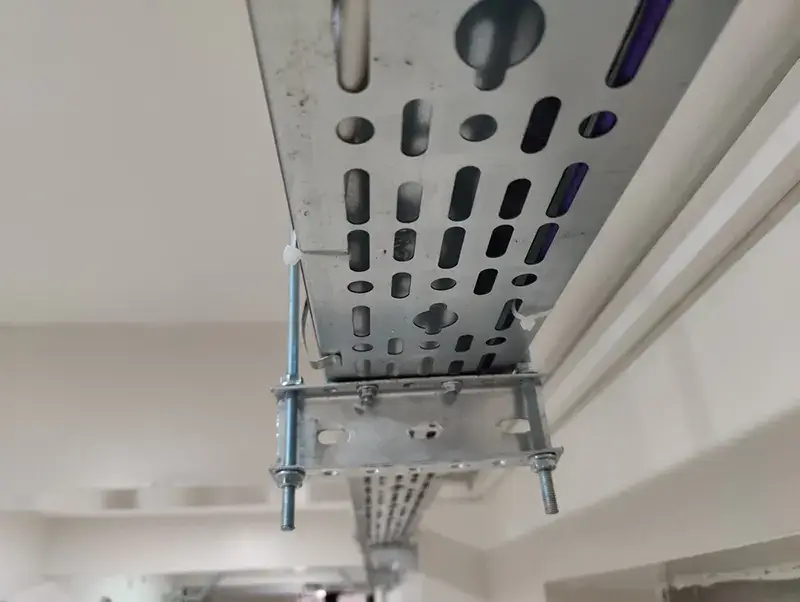

جدول ابعاد و سایز سینی کابل
عرضهای ۱۰۰ تا ۶۰۰ میلیمتر در بسیاری از کاتالوگ‌های سینی کابل دیده میشوند. ارتفاع لبه، ضخامت ورق و طول شاخه با توجه به مدل و سازنده تغییر میکند؛ در نتیجه در نظر داشته باشید که جدول زیر، سایزهای پیشنهادی الوند برای کاربری‌های مختلف را نشان می‌دهد، نه یک فهرست اجباری برای همه تولیدکنندگان.
سایزهای رایج سینی کابل گالوانیزه
| نوع پروژه | عرض پیشنهادی (mm) | ارتفاع لبه (mm) | ضخامت پیشنهادی (mm) | جنس یا پوشش |
| مسکونی و اداری سبک | ۱۰۰ تا ۳۰۰ | ۵۰ | ۱ تا ۱٫۲۵ | گالوانیزه سرد |
| تجاری و اداری بزرگ | ۲۰۰ تا ۴۰۰ | ۵۰ | ۱٫۲۵ تا ۱٫۵ | گالوانیزه سرد یا گرم |
| کارخانه و خط تولید | ۳۰۰ تا ۵۰۰ | ۶۰ یا ۸۰ | ۱٫۵ | گالوانیزه گرم |
| نفت، گاز و پتروشیمی | ۴۰۰ تا ۶۰۰ | ۸۰ یا ۱۰۰ | ۲ | گالوانیزه گرم سنگین یا استیل |
| دیتاسنتر و اتاق سرور | ۳۰۰ تا ۶۰۰ | ۵۰ | ۱٫۵ | آلومینیوم یا استیل پانچ‌ریز |
نکته: این مقادیر پیشنهادهای اولیه برای انتخاب محصول هستند. برای تعیین سایز نهایی باید بار کابلها، فاصله ساپورتها و مشخصات فنی محصول را هم بررسی کنید. طول شاخه نیز در این جدول نیامده، زیرا باید مطابق کاتالوگ مدل انتخابی مشخص شود.
در بازار، عرضهای ۵۰، ۱۰۰، ۱۵۰، ۲۰۰، ۳۰۰، ۴۰۰، ۵۰۰ و ۶۰۰ میلیمتر رایج هستند. برخی تولیدکنندگان سایزهای بزرگ‌تر یا ابعاد سفارشی هم ارائه می‌کنند. برای انتخاب میان سینی کابل گالوانیزه گرم و سینی کابل گالوانیزه سرد، شرایط محیطی و نوع پوشش را همزمان بررسی کنید.

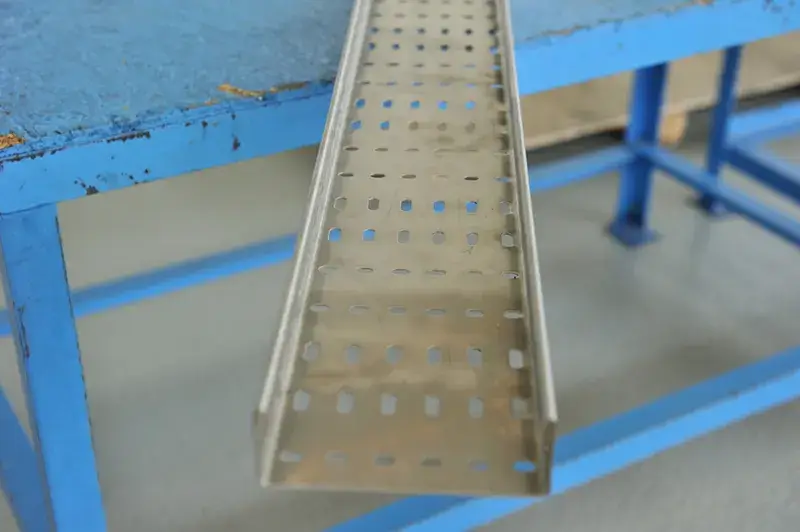

طول سینی کابل چقدر است و چگونه محاسبه میشود؟
تعداد شاخه‌ها از تقسیم طول مسیر مستقیم بر طول هر شاخه به دست می‌آید. سپس باید تغییر جهت‌ها، انشعاب‌ها، نقاط اتصال و مقدار پرت احتمالی را در فهرست خرید وارد کنید.
مثال: برای مسیر مستقیمی به طول ۲۰ متر، اگر هر شاخه ۲ متر باشد، به ۱۰ شاخه نیاز دارید. اگر طول شاخه ۳ متر باشد، ۷ شاخه مجموعاً ۲۱ متر مسیر را پوشش می‌دهند و پس از برش، باید امکان استفاده از باقی‌مانده را بررسی کنید. در هر دو حالت، تعداد اصلی سفارش به نقشه مسیر و نوع اتصالات وابسته است.
ضخامت استاندارد سینی کابل چقدر است؟
ضخامت استاندارد سینی کابل یک عدد ثابت برای تمام عرض‌ها و شرایط نصب نیست. در بازار ایران، ضخامت‌های حدود ۱ تا ۲٫۵ میلی متر در محصولات مختلف دیده می شوند. انتخاب به مشخصات فنی سازنده، بار مسیر و فاصله تکیه‌گاه‌ها بستگی دارد.
عوامل مؤثر بر انتخاب ضخامت سینی کابل
ضخامت ورق به تنهایی نشان نمی‌دهد که یک سینی کابل چقدر تحمل وزن دارد. برای انتخاب درست، باید شرایط نصب و مشخصات کل مسیر را کنار هم بگذارید:
- عرض و ارتفاع سینی: هرچه سینی عریض‌تر باشد یا دیواره‌های بلندتری داشته باشد، شکل مقطع و میزان تغییر شکل آن زیر بار اهمیت بیشتری پیدا میکند. به همین خاطر، نمی‌توان ضخامت مناسب یک سینی باریک را برای مدل‌های عریض‌تر هم در نظر گرفت.
- وزن و تعداد کابلها: کابل های برق قدرت معمولاً بار بیشتری از کابل‌های سبک شبکه به سینی وارد می کنند. اگر قرار است چند دسته کابل سنگین را کنار هم قرار دهید، وزن مجموع آن‌ها را محاسبه کنید و ظرفیت باربری سینی را با مشخصات فنی سازنده بسنجید.
- فاصله تکیه‌گاه‌ها: دو سینی با ضخامت یکسان ممکن است در شرایط نصب سینی کابل متفاوت، رفتار یکسانی نداشته باشند. افزایش فاصله بین ساپورتها می‌تواند خمش سینی را بیشتر کند.
- محیط نصب و جنس ورق: رطوبت، مواد شیمیایی و شرایط خورنده بیشتر به جنس و پوشش محافظ مربوط می شوند. در محیط های صنعتی یا فضای باز، باید مقاومت در برابر خوردگی را در کنار ضخامت و استحکام مکانیکی بررسی کنید.
- نوع سینی و شکل مقطع: طراحی لبه‌ها، میزان سوراخ کاری و فرم بدنه هم بر استحکام محصول اثر می‌گذارند. به همین دلیل، مقایسه دو سینی فقط با عدد ضخامت کافی نیست و بهتر است جدول باربری و مشخصات فنی هر دو محصول را بررسی کنید.
در بسیاری از پروژه‌ها، ضخامت‌های حدود ۱ تا ۲ میلیمتر دیده میشوند؛ با این حال، این بازه را نباید استانداردی ثابت برای همه کاربردها در نظر گرفت.

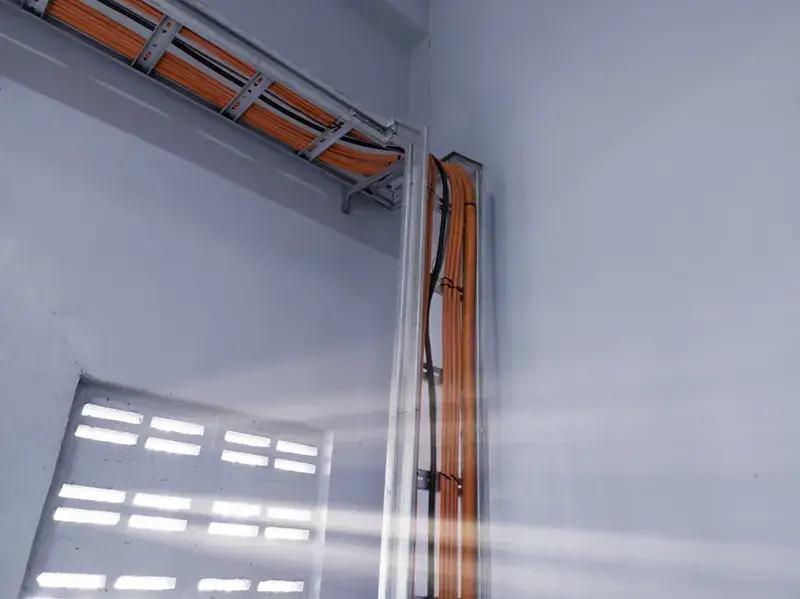

ظرفیت سینی کابل چگونه محاسبه میشود؟
برای انتخاب ظرفیت سینی کابل، دو موضوع را بررسی کنید: فضای موردنیاز کابلها و تحمل وزن آن‌ها توسط سینی و ساپورتها. در ادامه توضیح می‌دهیم.
محاسبه عرض مناسب براساس تعداد کابلها
در مجموع قطر خارجی کابلها مبنای محاسبه فضای مورد نیاز است. اگر کابلها کنار هم و در یک ردیف قرار بگیرند، مجموع قطر خارجی آن‌ها برآورد اولیه‌ای از عرض اشغال شده می‌دهد. در چیدمان چندردیفه و نصب سینی کابل باید فضای بین کابلها، ارتفاع و شکل قرارگیری آن‌ها را هم محاسبه کنید.
فرض کنید قرار است ۶ کابل با قطر خارجی ۲۰ میلیمتر در یک ردیف قرار بگیرند. مجموع عرض اسمی آن‌ها برابر است با:
۶ × ۲۰ = ۱۲۰ میلیمتر
اگر در این مثال برای توسعه و چیدمان، ۲۰ درصد فضای اضافه نسبت به عرض اشغال‌شده در نظر بگیریم، عرض اولیه موردنیاز به حدود ۱۴۴ میلیمتر می‌رسد. بنابراین سینی با عرض ۱۵۰ میلیمتر می‌تواند گزینه‌ای برای بررسی باشد؛ اما انتخاب نهایی به چیدمان واقعی، قطر کابلها، شعاع خمش و الزامات تهویه وابسته است.
این محاسبه فقط یک برآورد هندسی است. ظرفیت باربری مکانیکی به وزن کابلها، وزن خود سینی، فاصله تکیه‌گاه‌ها و جدول بار سازنده بستگی دارد. همچنین تعداد کابل‌های حامل جریان، دمای محیط و روش چیدمان می‌توانند بر جریان‌دهی مجاز کابلها اثر بگذارند.
نکته مهم: فضای رزرو ۲۰ درصدی نیز یک فرض محاسباتی در این مثال است، نه الزام عمومی برای تمام پروژه‌ها.
وزن سینی کابل چقدر است؟ جدول وزن سینی کابل
به طور کلی وزن سینی به عرض، ارتفاع لبه، ضخامت، جنس، نوع پوشش و شکل بدنه بستگی دارد. در نتیجه، دو محصول با ابعاد مشابه ممکن است وزن متفاوتی داشته باشند. جدول زیر از داده‌های نمونه الوند برای سینی‌های فولادی با ضخامت و ارتفاع مشخص تهیه شده است. اعداد به ازای هر متر محاسبه شده‌اند و برای مقایسه اولیه کاربرد دارند.
جدول وزن هر متر سینی کابل
| عرض | ارتفاع | ضخامت | وزن تقریبی هر متر |
| 300mm | 40mm | 1.5mm | 4.47kg |
| 300mm | 50mm | 1.5mm | 4.71kg |
| 300mm | 60mm | 1.5mm | 4.95kg |
| 300mm | 80mm | 1.5mm | 5.42kg |
| 300mm | 100mm | 1.5mm | 5.89kg |
توجه: این وزن‌ها نمونه‌های محصولی الوند هستند و وزن همه سینی‌های بازار را نشان نمی‌دهند. وزن پوشش، پانچ‌ها، طراحی خم‌ها و تفاوت در روش تولید می‌تواند مقدار نهایی را تغییر دهد. اعداد جدول برای سینی و درپوش جداگانه هستند؛ برای وزن مجموعه، هر دو مقدار را جمع کنید.
چه عواملی وزن سینی کابل را تغییر می‌دهند؟
- افزایش عرض و ارتفاع لبه، سطح ورق مصرفی را بیشتر میکند.
- ضخامت بالاتر معمولاً وزن هر متر را افزایش می‌دهد.
- پانچ‌ها و سوراخ‌ها از وزن ورق کم می‌کنند.
- نوع فلز و میزان پوشش سطح، وزن نهایی را تغییر می‌دهد.
- درپوش، رابط‌ها و سایر قطعات به وزن کل سیستم اضافه میشوند.
برای تخمین وزن هر متر سینی کابل فولادی، عرض کف، ارتفاع دیواره‌ها و ضخامت ورق را در فرمول زیر قرار دهید:
وزن سینی کابل (کیلوگرم بر متر) = (عرض سینی + ۲ × ارتفاع دیواره) × ضخامت ورق × ۷٫۸۵ ÷ ۱۰۰۰
در این فرمول، عرض سینی، ارتفاع دیواره و ضخامت ورق همگی بر حسب میلیمتر هستند. عدد ۷٫۸۵ چگالی تقریبی فولاد بر حسب گرم بر سانتی‌متر مکعب است.
برای مثال، اگر عرض سینی ۲۰۰ میلیمتر، ارتفاع دیواره ۵۰ میلیمتر و ضخامت ورق ۱٫۲۵ میلیمتر باشد، محاسبه به این صورت خواهد بود:
وزن تقریبی = (۲۰۰ + ۲ × ۵۰) × ۱٫۲۵ × ۷٫۸۵ ÷ ۱۰۰۰ = ۲٫۹۴ کیلوگرم بر متر
این مقدار تقریبی است؛ سوراخ‌های بدنه کمی از وزن کم می‌کنند و پوشش گالوانیزه گرم وزن را اندکی افزایش می‌دهد. از این رو، برای محاسبه هزینه حمل‌ونقل و بار واردشده به ساپورتها، وزن اعلام‌شده در کاتالوگ سازنده را در اولویت قرار دهید.
چگونه سایز مناسب سینی کابل را انتخاب کنیم؟
پیش از سفارش، این چک لیست را مرور کنید:
- تعداد و قطر خارجی کابلها را مشخص کنید.
- برای کابل‌های آینده فضای توسعه در نظر بگیرید.
- وزن کابلها و ظرفیت باربری محصول را بررسی کنید.
- فاصله ساپورتها را با جدول بار سازنده تطبیق دهید.
- جنس و پوشش را متناسب با محیط نصب انتخاب کنید.
- فضای لازم برای خم‌ها، انشعاب‌ها و اتصالات را در نقشه ببینید.
- وزن سینی و درپوش را برای طراحی تکیه‌گاه‌ها در نظر بگیرید.
برای انتخاب میان سینی کابل آلومینیوم، استیل و مدل‌های فولادی، شرایط محیطی و مشخصات بار را کنار هم بگذارید. اگر در مسیر از نردبان کابل یا ترانکینگ هم استفاده می‌کنید، هر سیستم را متناسب با کاربرد خودش انتخاب کنید.
مطالعه راهنمای نصب سینی کابل و برآورد اجرت نصب سینی کابل هم به تخمین هزینه کل پروژه کمک میکند. در انتها هنگام ارزیابی بهترین برند سینی کابل، کاتالوگ فنی، جدول بار و کیفیت ساخت را بررسی کنید و در صورت نیاز برای کسب اطلاعات بیشتر با ما تماس بگیرید.
سوالات متداول
ابعاد رایج سینی کابل چیست؟
عرضهای ۱۰۰ تا ۶۰۰ میلیمتر و ارتفاعهای ۴۰ تا ۱۰۰ میلیمتر در بسیاری از محصولات دیده میشوند. انتخاب سایز به تعداد کابلها، وزن مسیر و مشخصات سازنده بستگی دارد.
طول هر شاخه سینی کابل چقدر است؟
طول شاخه را باید از کاتالوگ محصول انتخابی بررسی کنید. شاخههای ۲ متری و ۳ متری در برخی محصولات رایج هستند، اما همه تولیدکنندگان طول یکسانی عرضه نمیکنند. البته مشخصات دقیق ابعاد سینی کابل از برند الوند را در متن ارائه دادهایم.
ضخامت استاندارد سینی کابل چگونه تعیین میشود؟
ضخامت با توجه به ابعاد سینی، وزن کابلها، فاصله ساپورتها، طراحی مقطع و شرایط محیطی انتخاب میشود. جدول بار سازنده مبنای دقیقتری برای تصمیمگیری فراهم میکند.
وزن هر متر سینی کابل را چگونه محاسبه کنیم؟
برای برآورد اولیه میتوان از ابعاد و ضخامت ورق فولادی استفاده کرد. وزن واقعی به خمکاری، پانچ، پوشش و طراحی محصول وابسته است؛ بنابراین کاتالوگ سازنده دقیقترین مرجع برای وزن همان مدل خواهد بود.
