اگر یک مسیر کابل‌کشی را از نزدیک ببینید، متوجه می‌شوید که سینی کابل فقط بخشی از آن است. انواع اتصالات سینی کابل مثل تغییر مسیرها، انشعاب‌ها، نصب روی دیوار یا سقف و حتی محافظت از کابل‌ها، همگی با قطعاتی انجام می‌شوند که شاید کمتر دیده شوند اما بدون آن‌ها اجرای مسیر تقریباً غیرممکن است.
به همین دلیل انتخاب تجهیزات سینی کابل به اندازه انتخاب خود سینی اهمیت دارد و می‌تواند روی استحکام، نظم، سرعت نصب و حتی نگهداری سیستم در سال‌های آینده تأثیر بگذارد. در ادامه با انواع تجهیزات سینی کابل، کاربرد هر یک و نکاتی که هنگام انتخاب آن‌ها باید در نظر بگیرید، آشنا می‌شویم.
جدول آشنایی با اتصالات سینی کابل
اتصالات سینی کابل با توجه به نوع تغییر مسیر، ایجاد انشعاب، محافظت از کابل‌ها و نحوه نصب سینی انتخاب می‌شوند. مهمترین انواع تجهیزات سینی کابل را می‌توان به شکل زیر دسته‌بندی کرد:
|
دسته قطعات |
نمونه تجهیزات |
نقش و کاربرد |
|
اتصالات و انشعاب‌دهنده‌ها |
انواع اتصال سینی کابل، سه‌راهی، چهارراهی و تبدیل‌های مستقیم و چپ و راست |
ایجاد انشعاب در مسیر، اتصال بخش‌های مختلف و تغییر جهت یا ابعاد مسیر کابل‌کشی |
|
زانویی و قطعات تغییر زاویه |
زانویی ۴۵ درجه افقی و عمودی، زانویی ۹۰ درجه داخلی و خارجی و زانویی متحرک قابل تنظیم |
ایجاد تغییر زاویه در مسیر سینی و عبور کابل‌ها از پیچ‌ها و نقاط دارای تغییر جهت |
|
درپوش و تجهیزات محافظتی |
درپوش سه‌راهی و چهارراهی، درپوش تبدیل و سایر درپوش‌های مرتبط |
پوشاندن بخش‌های مختلف سینی و کمک به محافظت از کابل‌ها و تجهیزات در برابر عوامل محیطی |
|
ساپورت و نگهدارنده |
انواع ساپورت و براکت سینی کابل |
ثابت نگه داشتن سینی در محل نصب، تحمل وزن مسیر کابل‌کشی و ایجاد استحکام بیشتر در سازه |

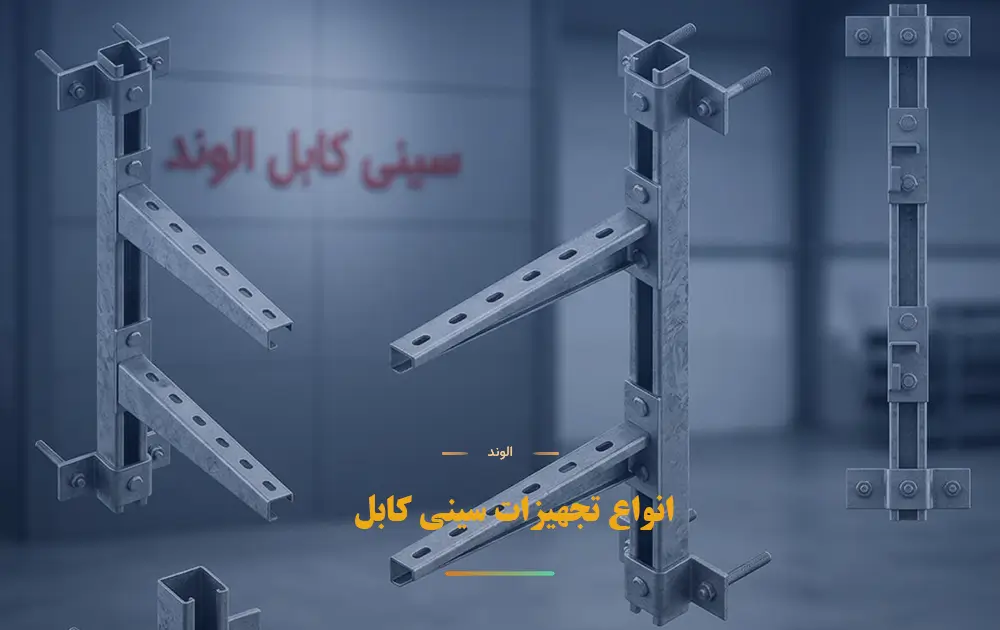

انواع تجهیزات سینی کابل
اگرچه تعداد قطعات مورد استفاده در سیستم‌های کابل‌کشی زیاد است، اما هر یک از آن‌ها اهمیت و کارایی جداگانه خود را دارند. برای نمونه بعضی قطعات برای اتصال و تغییر مسیر به کار می‌روند، برخی وظیفه نگهداری سینی را بر عهده دارند و گروهی دیگر از کابل‌ها محافظت می‌کنند یا باعث نظم بیشتر مسیر می‌شوند.
به طور کلی، انواع تجهیزات سینی کابل را می‌توان در سه گروه اصلی قرار داد:
- تجهیزات اتصال و تغییر مسیر: این گروه برای ادامه مسیر ایجاد انشعاب یا تغییر جهت سینی کابل استفاده می‌شود. رابط‌ها، زانوها، سه‌راهی‌ها و چهارراهی‌ها از مهمترین قطعات این بخش هستند و نقش مهمی در اجرای صحیح مسیر کابل‌کشی دارند.
- تجهیزات نگهدارنده و ساپورت: تمام وزن سینی کابل و کابل‌های عبوری باید به شکل ایمن روی سازه منتقل شود. این وظیفه بر عهده ساپورت‌ها، براکت‌ها و سایر تجهیزات نگهدارنده است.
- تجهیزات محافظتی و جانبی: این گروه شامل قطعاتی است که از کابل‌ها محافظت می‌کنند یا نظم بیشتری به مسیر می‌دهند. درپوش سینی کابل، دیوایدر، بست‌ها و پیچ و مهره‌های مخصوص در این دسته قرار می‌گیرند.

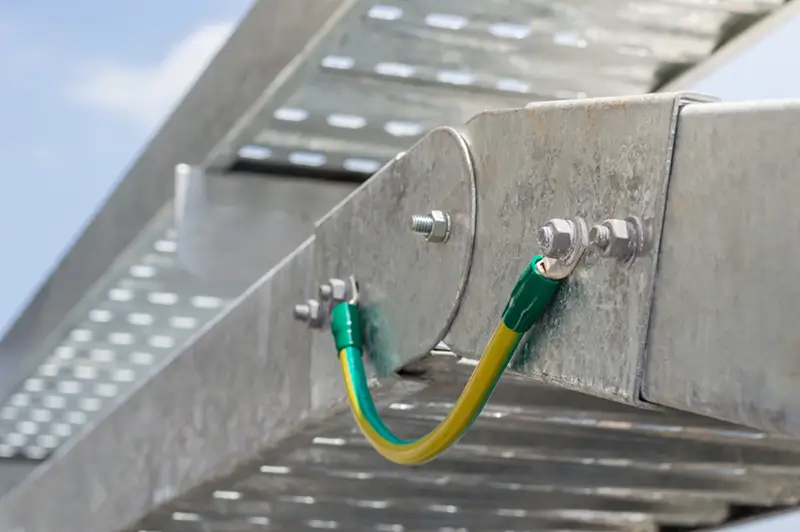

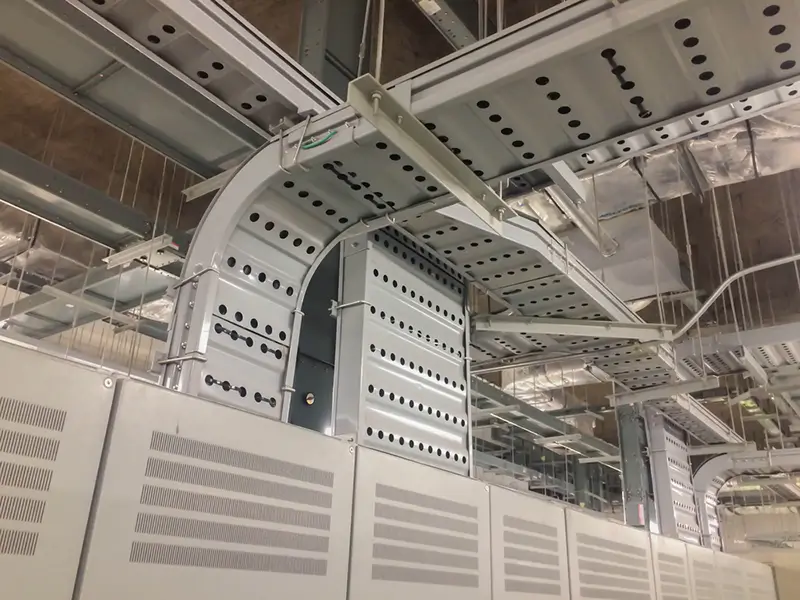

اتصالات سینی کابل و تجهیزات تغییر مسیر
فرقی نمی‌کند از سینی کابل، نردبان کابل یا ترانکینگ برای مدیریت مسیر عبور کابل‌ها استفاده شود؛ در هر سه حالت، تجهیزات اتصال و تغییر مسیر نقش مهمی در اجرای صحیح و ایمن سیستم دارند. وجود ستون‌ها، دیوارها، اختلاف ارتفاع، تجهیزات مختلف و حتی توسعه احتمالی پروژه باعث می‌شود مسیر کابل‌کشی در نقاط مختلف تغییر کند یا به چند شاخه تقسیم شود.
اتصالات سینی کابل کمک می‌کنند بدون ایجاد برش‌های غیراصولی یا تغییرات غیرمهندسی، مسیر کابل‌ها با استحکام، نظم و ایمنی بیشتری اجرا شود:
-

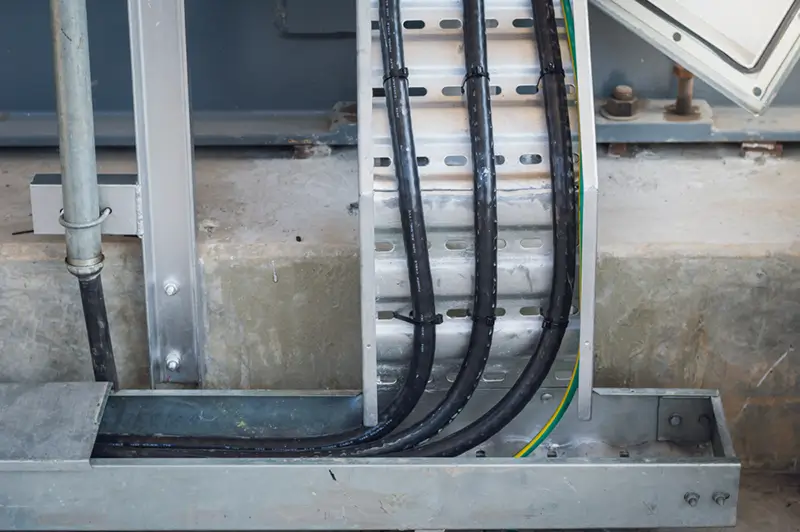

رابط سینی کابل
هر سینی کابل طول مشخصی دارد و در پروژه‌های بزرگ برای ایجاد مسیرهای طولانی باید چند شاخه به یکدیگر متصل شوند. این وظیفه بر عهده رابط سینی کابل است. استفاده از رابط مناسب موجب می‌شود اتصال شاخه‌ها بدون اختلاف سطح انجام شود و استحکام مسیر در طول زمان حفظ شود.
رابط‌ها از اتصالات سینی کابل هستند که در دو نوع مستقیم و قابل تنظیم تولید می‌شوند. رابط مستقیم برای اتصال دو شاخه هم‌راستا کاربرد دارد، در حالی که رابط قابل تنظیم زمانی استفاده می‌شود که به دلیل شرایط اجرا یا محدودیت‌های محل نصب، نیاز به ایجاد زاویه یا تنظیم دقیق‌تر اتصال وجود داشته باشد.
رابط سینی کابل چه زمانی استفاده می‌شود؟
- افزایش طول مسیر کابل‌کشی
- اتصال دو شاخه سینی کابل
- اصلاح اختلاف جزئی بین دو مسیر
- توسعه یا تغییر بخشی از شبکه کابل‌کشی
انتخاب نوع رابط باید متناسب با جنس مسیر کابل‌کشی انجام شود؛ برای مثال در برخی پروژه‌ها ممکن است از مسیرهای سینی کابل استیل استفاده شود که شرایط اجرایی متفاوتی نسبت به سایر متریال‌ها دارند.
-
زانو سینی کابل
زمانی که مسیر کابل‌کشی تغییر جهت پیدا می‌کند، استفاده از زانو بهترین راهکار برای حفظ شعاع مناسب عبور کابل‌هاست. اجرای این تغییر مسیر با برش یا خم کردن سینی کابل، علاوه بر کاهش استحکام، ظاهر نامناسبی هم ایجاد می‌کند.
رایج‌ترین مدل‌ها زانوی ۴۵ و ۹۰ درجه هستند. زانوی ۴۵ درجه برای تغییر جهت‌های ملایم و مسیرهایی که کابل‌ها نباید با خم تند مواجه شوند مناسب است. در مقابل، زانوی ۹۰ درجه زمانی استفاده می‌شود که مسیر باید به طور کامل تغییر جهت دهد.
کاربرد زانو سینی کابل چه زمانی است؟
- تغییر جهت مسیر در گوشه‌ها
- عبور از کنار ستون یا موانع ساختمانی
- تغییر مسیر افقی یا عمودی کابل‌ها
- حفظ شعاع مناسب خم کابل‌ها هنگام نصب
-
سه‌راهی و چهارراهی
در بسیاری از پروژه‌ها یک مسیر اصلی باید به چند بخش مختلف تقسیم شود یا چند مسیر مجزا به یکدیگر برسند. در این راستا سه‌راهی و چهارراهی سینی کابل نقش مهمی در ایجاد انشعاب‌های استاندارد ایفا می‌کنند. سه‌راهی برای این است که یک مسیر اصلی به یک شاخه فرعی منشعب شود. در مقابل، چهارراهی برای محل‌هایی کاربرد دارد که چهار مسیر مختلف به یک نقطه مشترک می‌رسند.
سه‌راهی و چهارراهی چه زمانی استفاده می‌شوند؟
- ایجاد انشعاب از مسیر اصلی کابل‌کشی
- اتصال چند مسیر به یکدیگر
- توزیع کابل‌ها بین بخش‌های مختلف ساختمان یا کارخانه
- اجرای شبکه‌های گسترده با چندین مسیر مستقل

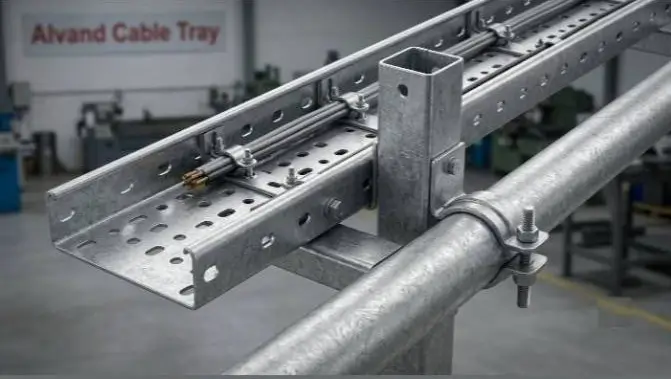

تجهیزات نگهدارنده و ساپورت
پس از تعیین مسیر و اتصال اجزای مختلف، نوبت به تثبیت سینی کابل با سایر لوازم جانبی سینی کابل می‌رسد. تجهیزات نگهدارنده وظیفه دارند وزن سینی و کابل‌های داخل آن را تحمل کنند و از جابه‌جایی یا ایجاد تنش در مسیر جلوگیری کنند. انتخاب نوع ساپورت به عواملی مانند محل نصب، وزن کابل‌ها، فاصله بین تکیه‌گاه‌ها و شرایط محیطی بستگی دارد.
-

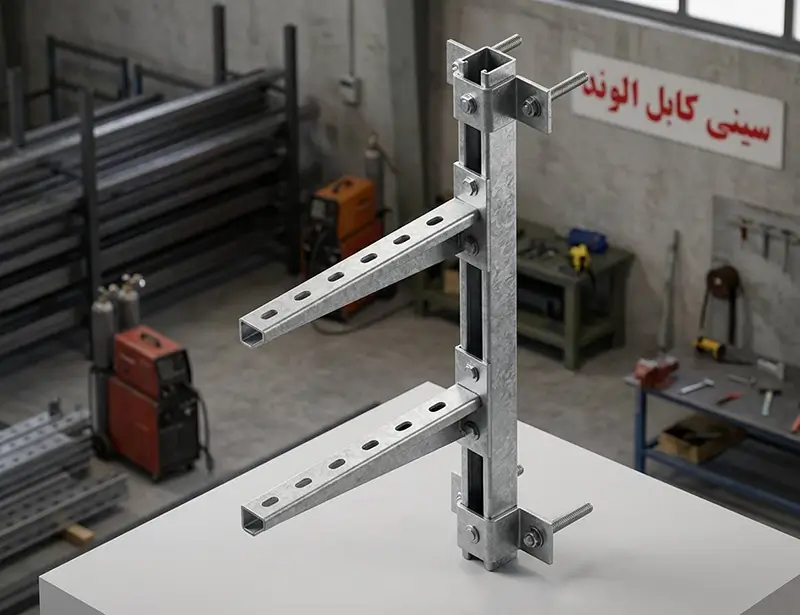

ساپورت دیواری و سقفی
ساپورت سینی کابل یکی از پرکاربردترین انواع تجهیزات سینی کابل در این سیستم است و برای نصب سینی روی دیوار یا سقف استفاده می‌شود. این قطعات در مدل‌های دیواری و سقفی و همچنین به صورت ثابت یا قابل تنظیم تولید می‌شوند تا با شرایط مختلف نصب هماهنگ باشند.
ساپورت سینی کابل چه زمانی استفاده می‌شود؟
- نصب سینی روی دیوار یا سقف
- تحمل وزن کابل‌ها و جلوگیری از تغییر شکل مسیر
- تنظیم ارتفاع یا فاصله سینی از سازه
جزئیات مربوط به فاصله نصب ساپورت‌ها و نحوه اجرای صحیح آن‌ها را می‌توانید در راهنمای نصب سینی کابل مطالعه کنید.
-

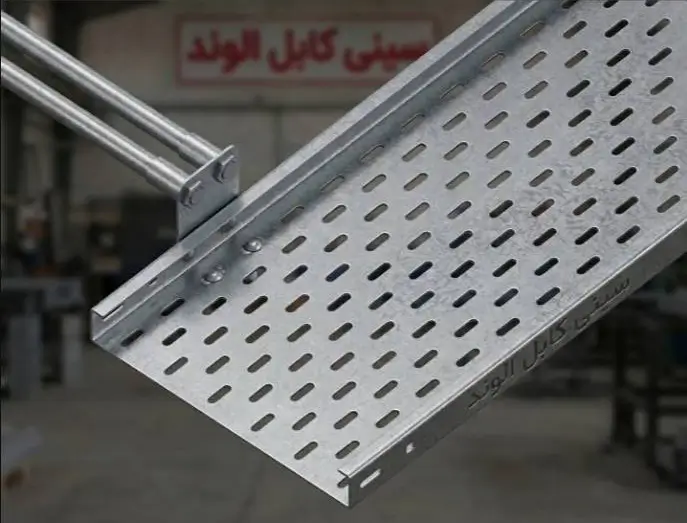

براکت سینی کابل
براکت‌ها قطعاتی هستند که نقش اتصال و نگهداری سینی کابل را روی سازه بر عهده دارند. انتخاب براکت مناسب علاوه بر افزایش استحکام نصب، توزیع بهتر وزن را نیز امکان‌پذیر می‌کند و از وارد شدن فشار بیش از حد به یک نقطه جلوگیری خواهد کرد.
کاربرد براکت سینی کابل چه مواردی است؟
- نصب ایمن سینی روی دیوار، سقف یا سازه فلزی
- افزایش استحکام سیستم نگهدارنده
- ایجاد تکیه‌گاه مناسب برای مسیرهای طولانی
تجهیزات محافظتی و جانبی
بعضی قطعات وظیفه اتصال یا نگهداری ندارند، اما نقش مهمی در افزایش ایمنی، نظم و دوام سیستم کابل‌کشی ایفا می‌کنند. استفاده از این اتصالات سینی کابل با این هدف بوده که کابل‌ها بهتر محافظت شوند و مدیریت مسیر در زمان بهره‌برداری یا تعمیرات نیز ساده‌تر باشد.
-

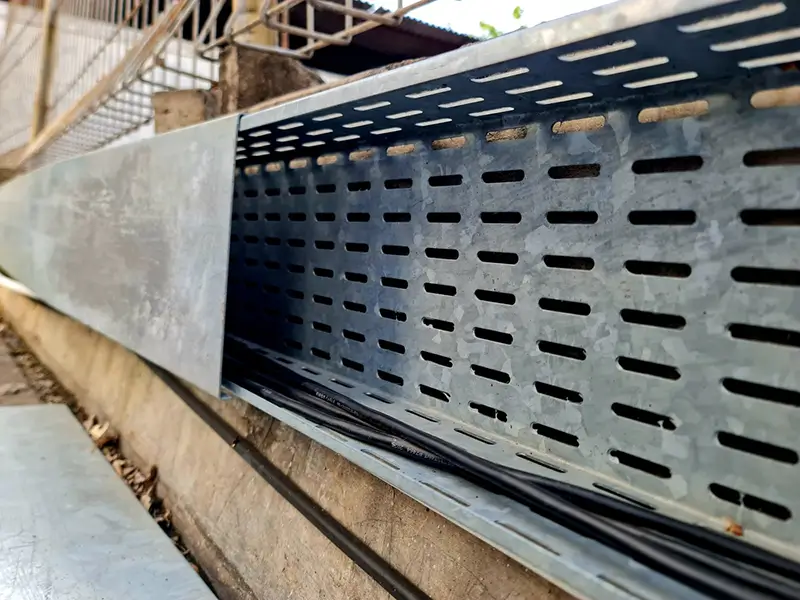

درب سینی کابل
درب یا کاور سینی کابل از کابل‌ها در برابر گردوغبار، ریزش اجسام، تابش مستقیم نور خورشید و برخی عوامل محیطی محافظت می‌کند. استفاده از آن در محیط‌های صنعتی یا فضاهای باز می‌تواند طول عمر کابل‌ها را افزایش دهد.
کاربرد درب سینی کابل چه مواردی است؟
- محافظت از کابل‌ها در برابر عوامل محیطی
- کاهش ورود گردوغبار و آلودگی
- افزایش ایمنی مسیر کابل‌کشی
اگر مسیر کابل‌کشی با پوشش‌های فلزی اجرا شده باشد، انتخاب نوع کاور نیز بهتر است با توجه به مشخصات فنی مسیر انجام شود؛ برای نمونه در برخی پروژه‌ها از سینی کابل گالوانیزه گرم و در برخی دیگر از سینی کابل گالوانیزه سرد استفاده می‌شود.
-
دیوایدر سینی کابل
گاهی لازم است کابل‌های برق، کنترل، مخابرات یا شبکه در یک سینی مشترک عبور کنند. دیوایدر با ایجاد یک جداکننده داخلی، این کابل‌ها را از یکدیگر تفکیک می‌کند و نظم بیشتری در مسیر به وجود می‌آورد.
دیوایدر چه زمانی استفاده می‌شود؟
- جداسازی کابل‌های قدرت و کنترل
- تفکیک کابل‌های برق و مخابرات
- افزایش نظم و سهولت تعمیر و نگهداری
-
بست کابل و پیچ و مهره
هیچ یک از تجهیزات بدون اتصالات مناسب قابل نصب نیستند. بست‌های کابل، پیچ، مهره و سایر اتصالات سینی کابل، اجزای مختلف سیستم را به یکدیگر متصل می‌کنند و استحکام نهایی مجموعه را تضمین خواهند کرد. انتخاب تجهیزات باکیفیت، از شل شدن قطعات و کاهش ایمنی در طول زمان جلوگیری می‌کند.
بیشتر بدانید: اجرت نصب سینی کابل 1405
کاربرد هر یک از انواع اتصالات سینی کابل
| تجهیز | کاربرد اصلی |
| رابط سینی کابل | اتصال دو شاخه سینی کابل و افزایش طول مسیر |
| زانو ۴۵ و ۹۰ درجه | تغییر جهت مسیر کابل‌کشی |
| سه‌راهی و چهارراهی | ایجاد انشعاب و اتصال چند مسیر |
| ساپورت دیواری و سقفی | نگهداری و تثبیت سینی کابل روی سازه |
| براکت | ایجاد تکیه‌گاه و افزایش استحکام نصب |
| درب سینی کابل | محافظت از کابل‌ها در برابر گردوغبار و عوامل محیطی |
| دیوایدر | جداسازی کابل‌های مختلف در یک مسیر مشترک |
| بست، پیچ و مهره | اتصال و تثبیت اجزای مختلف سیستم |
قیمت اتصالات سینی کابل گالوانیزه
هزینه خرید اتصالات سینی کابل گالوانیزه بر اساس مشخصات فنی قطعه تعیین می‌شود و عواملی مانند نوع اتصال، ابعاد، ضخامت ورق و مقدار سفارش در قیمت نهایی تأثیر دارند. زانویی‌ها، اتصالات انشعابی و قطعات مورد استفاده برای تغییر مسیر، بسته به اندازه سینی و ضخامت ورق با قیمت‌های متفاوتی عرضه می‌شوند. بنابراین برای مقایسه قیمت‌ها باید مشخصات فنی هر قطعه را در کنار مبلغ آن بررسی کرد.
در جدول‌های زیر، قیمت برخی از تجهیزات و اتصالات سینی و نردبان کابل بر اساس ضخامت‌های مختلف ورق آورده شده است. مبالغ جدول بر حسب ریال هستند و برای اطلاع از قیمت نهایی، به‌ویژه در سفارش‌های عمده یا پروژه‌ای، بهتر است قیمت روز محصول پیش از خرید استعلام شود.
قیمت زانویی سینی کابل
زانویی یکی از قطعات اصلی برای تغییر جهت مسیر سینی کابل است و قیمت آن با افزایش ابعاد و ضخامت ورق تغییر می‌کند. برای انتخاب مدل مناسب، علاوه بر عرض سینی، باید ارتفاع موردنیاز و ضخامت ورق نیز مشخص باشد. قیمت‌های زیر برای ضخامت‌های مختلف زانویی ارائه شده‌اند:
|
عرض زانویی |
ارتفاع‌های موجود (سانتی‌متر) |
ضخامت ۱ میلی‌متر |
ضخامت ۱.۲۵ میلی‌متر |
ضخامت ۱.۵ میلی‌متر |
|
زانو سایز ۵ |
۴، ۵ |
۱٬۳۶۰٬۸۰۰ |
۱٬۸۷۹٬۲۰۰ |
۲٬۳۳۲٬۸۰۰ |
|
زانو سایز ۱۰ |
۴، ۵، ۶، ۱۰ |
۱٬۸۱۴٬۴۰۰ |
۲٬۵۰۵٬۶۰۰ |
۳٬۱۱۰٬۴۰۰ |
|
زانو سایز ۱۵ |
۴، ۵، ۶، ۱۰ |
۲٬۷۲۱٬۶۰۰ |
۳٬۷۳۶٬۸۰۰ |
۴٬۶۶۵٬۶۰۰ |
|
زانویی ۲۰ |
۴، ۵، ۶، ۱۰ |
۳٬۶۰۷٬۲۰۰ |
۴٬۹۸۹٬۶۰۰ |
۶٬۲۲۰٬۸۰۰ |
|
زانویی ۳۰ |
۴، ۵، ۶، ۱۰ |
۴٬۵۱۴٬۴۰۰ |
۶٬۲۲۰٬۸۰۰ |
۷٬۹۰۵٬۶۰۰ |
|
زانویی ۴۰ |
۴، ۵، ۶، ۱۰ |
۵٬۴۲۱٬۶۰۰ |
۷٬۴۹۵٬۲۰۰ |
۹٬۳۵۲٬۸۰۰ |
|
زانویی ۵۰ |
۴، ۵، ۶، ۱۰ |
۶٬۶۰۰٬۰۰۰ |
۸٬۶۸۸٬۰۰۰ |
۹٬۰۰۰٬۰۰۰ |
قیمت سی‌چنل و ریل سینی کابل
سی‌چنل و سی‌ریل از قطعاتی هستند که برای ایجاد زیرسازی و نگهداری مسیرهای کابل‌کشی مورد استفاده قرار می‌گیرند. نوع پوشش، ابعاد و ضخامت ورق از مشخصات مؤثر بر قیمت این محصولات هستند. در جدول زیر، قیمت چند مدل سی‌چنل و سی‌ریل با ضخامت‌های مختلف آورده شده است:
|
نوع محصول |
ضخامت ۱ میلی‌متر |
ضخامت ۱.۲۵ میلی‌متر |
ضخامت ۱.۵ میلی‌متر |
ضخامت ۲ میلی‌متر |
|
سی‌چنل گالوانیزه گرم 40×20 |
۲٬۰۵۰٬۰۰۰ |
۲٬۴۵۰٬۰۰۰ |
۳٬۰۰۰٬۰۰۰ |
۴٬۱۲۰٬۰۰۰ |
|
سی‌چنل گالوانیزه سرد 40×40 |
— |
۳٬۰۱۰٬۰۰۰ |
۳٬۸۰۰٬۰۰۰ |
۵٬۱۵۰٬۰۰۰ |
|
سی‌چنل آبکاری گرم 40×40 |
— |
۴٬۲۵۰٬۰۰۰ |
۵٬۱۰۰٬۰۰۰ |
۵٬۹۵۰٬۰۰۰ |
|
سی‌چنل آبکاری سرد 40×40 |
— |
۴٬۸۰۰٬۰۰۰ |
۵٬۲۸۰٬۰۰۰ |
۶٬۵۸۰٬۰۰۰ |
|
سی‌ریل گالوانیزه سرد |
۱٬۱۹۰٬۰۰۰ |
۱٬۸۰۰٬۰۰۰ |
۱٬۰۵۰٬۰۰۰ |
۴٬۱۰۰٬۰۰۰ |
|
سی‌ریل آبکاری گرم |
— |
۲٬۵۵۰٬۰۰۰ |
۳٬۴۵۰٬۰۰۰ |
۴٬۸۳۰٬۰۰۰ |
توجه کنید که قیمت ورق و هزینه تولید می‌تواند باعث تغییر قیمت نهایی این تجهیزات شود. در سفارش‌های عمده نیز تعداد قطعات موردنیاز می‌تواند در شرایط فروش و مبلغ نهایی سفارش مؤثر باشد. برای دریافت قیمت روز و بررسی امکان تأمین قطعات موردنیاز پروژه، مشخص کردن نوع اتصال، ابعاد و ضخامت ورق پیش از استعلام قیمت ضروری است.

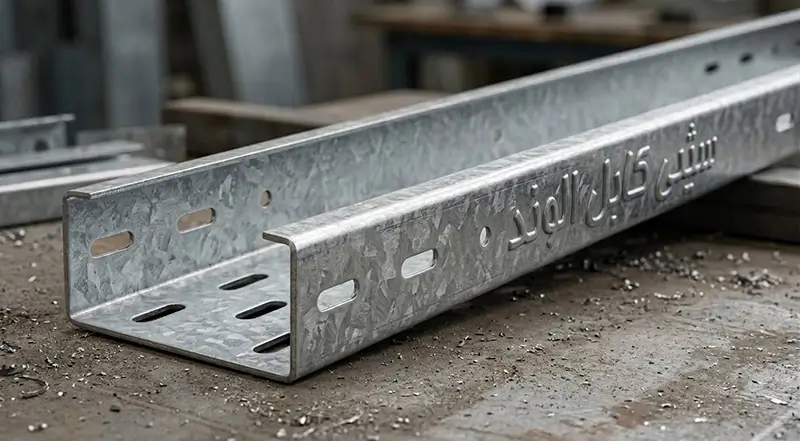

خرید تجهیزات سینی کابل
از آنجایی که کیفیت تجهیزات جانبی به اندازه خود سینی کابل اهمیت دارد، استفاده از قطعات استاندارد و هماهنگ، علاوه بر افزایش ایمنی، سرعت نصب را بیشتر می‌کند و از بروز مشکلاتی مانند تغییر شکل مسیر یا کاهش استحکام اتصالات سینی کابل جلوگیری خواهد کرد.
کارخانه الوند به عنوان تولیدکننده تخصصی بهترین سیستم های مدیریت کابل، انواع اتصالات سینی کابل و متعلقات موردنیاز را با کیفیت ساخت مناسب و در ابعاد مختلف تولید می‌کند تا تمامی اجزای سیستم با یکدیگر سازگار باشند.
اجرای یک مسیر کابل‌کشی استاندارد، تنها به انتخاب سینی کابل مناسب خلاصه نمی‌شود. رابط‌ها، زانوها، سه‌راهی‌ها، ساپورت‌ها، براکت‌ها و سایر تجهیزات جانبی، هرکدام نقش مشخصی در ایمنی، استحکام و نظم مسیر دارند و انتخاب درست آن‌ها می‌تواند از بسیاری از مشکلات اجرایی و هزینه‌های آینده جلوگیری کند.
اگر قصد دارید برای پروژه خود مجموعه‌ای کامل از تجهیزات سینی کابل را از یک تولیدکننده تخصصی تهیه کنید، کارشناسان الوند آماده‌اند تا با ارائه مشاوره فنی، معرفی محصولات و استعلام قیمت روز، شما را در انتخاب بهترین تجهیزات همراهی کنند.
