سی چنل یکی از پروفیلهای فلزی مورد استفاده برای ساخت سیستم‌های ساپورت در تأسیسات برقی و مکانیکی است. مقطع این پروفیل معمولاً فرم C دارد و می‌توان از آن برای ساخت انواع پایه، براکت، فریم و سازه‌های نگهدارنده استفاده کرد. در سیستم‌های مدیریت کابل هم سی چنل میتواند بخشی از سازه نگهدارنده سینی یا نردبان کابل باشد.
در بازار تجهیزات برق و تأسیسات، اصطلاح سی ریل هم برای برخی پروفیلهای مشابه یا نزدیک به سی چنل به کار می‌رود. این دو عنوان همیشه به دو محصول کاملاً مجزا اشاره نمی‌کنند و مشخصات مقطع، سوراخ‌کاری، ابعاد، ضخامت و نوع کاربرد میتواند بین محصولات مختلف تفاوت داشته باشد. به همین خاطر برای انتخاب سی چنل برق یا سی ریل گالوانیزه، نام محصول تنها معیار کافی نیست.
در ادامه ابتدا می‌بینیم سی چنل چیست و چه ساختاری دارد، سپس کاربرد آن در ساپورت سینی کابل و سایر تجهیزات تأسیساتی را بررسی می‌کنیم و تفاوت کاربردی آن با سی ریل را توضیح می‌دهیم.

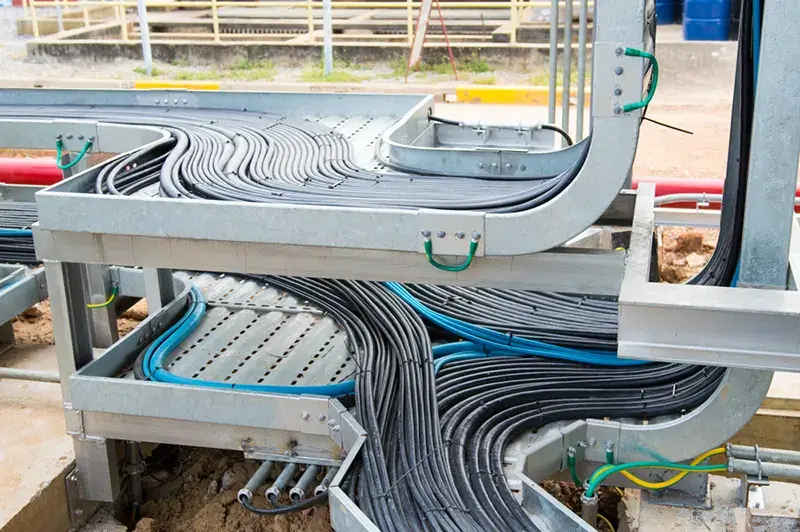

سی چنل چیست؟
سی چنل یا پروفیل C، یک مقطع فلزی شکل‌داده شده با فرم کلی حرف C است که برای ساخت سازه‌های نگهدارنده و فریم‌های تأسیساتی به کار می‌رود. سازندگان سیستم‌های ساپورت، کاربرد آن را برای تجهیزاتی مانند لوله، کاندویت، سینی و نردبان کابل هم ارائه می‌کنند.
جدول مشخصات فنی سی چنل
| مشخصه | توضیح |
| شکل مقطع | C شکل |
| جنس | معمولاً فولاد یا سایر فلزات متناسب با کاربرد |
| پوشش | گالوانیزه یا دارای پوشش‌های دیگر |
| نوع سطح | ساده یا دارای سوراخ‌کاری و شیار، بسته به مدل |
| کاربرد | به عنوان انواع اتصالات سینی کابل مانند ساخت ساپورت، براکت و فریم |
| تجهیزات قابل پشتیبانی | سینی کابل، نردبان کابل، لوله، کاندویت و برخی تجهیزات تأسیساتی |
| روش اتصال | با پیچ و مهره، اتصالات مخصوص کانال، براکت و سایر متعلقات سازگار |
سی چنل چه شکلی دارد؟
مقطع سی چنل از یک بخش اصلی و دو لبه تشکیل میشود که در مجموع فرم C را ایجاد می‌کنند. البته همه پروفیلهای C شکل از نظر ابعاد، ضخامت، شکل لبه‌ها یا الگوی سوراخ‌کاری یکسان نیستند و شکل مقطع و نوع متعلقات باید با یکدیگر سازگار باشد.
سی چنل چه کاربردی دارد؟
کاربرد سی چنل به طراحی پروفیل و ظرفیت مکانیکی آن بستگی دارد. مهمترین کاربردهای آن به این شرح هستند:
- ساپورت سینی کابل: سی چنل میتواند در ساخت ساپورت‌های دیواری، سقفی یا سازه‌های نگهدارنده سینی کابل گالوانیزه استفاده شود.
- ساپورت نردبان کابل: در سازه‌های نگهدارنده نردبان کابل هم می‌توان از سی چنل برق استفاده کرد.
- نصب لوله و کاندویت: سی چنل در ساخت فریم‌ها و ساپورت‌های نگهدارنده مسیرهای لوله و کاندویت کاربرد دارد.
- ساخت ساپورت‌های تأسیساتی: از ترکیب کانال، براکت، مهره و پیچ می‌توان سازه‌های مختلفی برای نگهداری تجهیزات و مسیرهای تأسیساتی ایجاد کرد.
- نصب تجهیزات و متعلقات: بسته به طراحی پروفیل و نوع اتصال، سی چنل برای ایجاد فریم یا پایه تجهیزات مختلف هم به کار می‌رود.

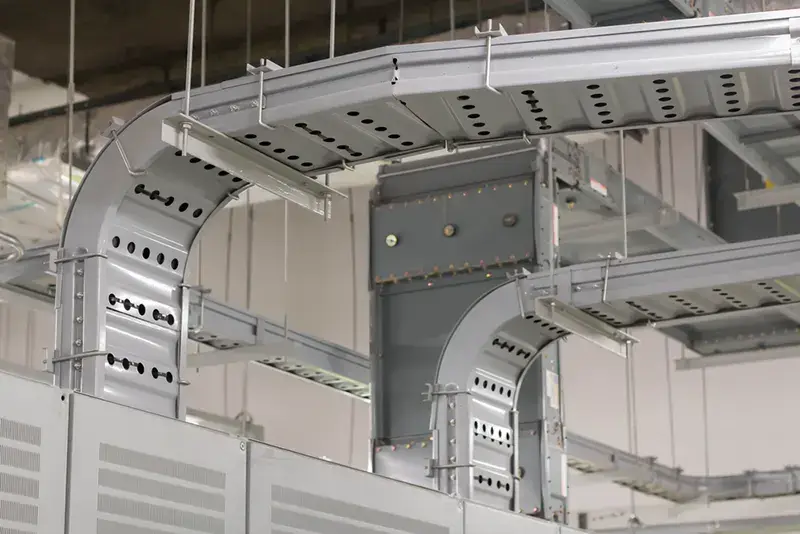

تفاوت سی چنل و سی ریل چیست؟
در بازار سی چنل و سی ریل گاهی برای پروفیل‌هایی با ساختار و کاربرد نزدیک استفاده میشوند؛ از این رو صرفاً نام سی چنل یا سی ریل برای تشخیص مشخصات فنی محصول کافی نیست. شکل مقطع، ابعاد، ضخامت، سوراخ‌کاری و نوع اتصال از عواملی هستند که هنگام انتخاب باید بررسی شوند.
چرا سی ریل را گالوانیزه می‌کنند؟
پوشش روی سطح فولاد را در برابر عوامل محیطی محافظت می‌کند و در صورت آسیب موضعی هم میتواند تا حدی از خوردگی فولاد زیرین جلوگیری کند. این ویژگی برای سی ریل گالوانیزه و سی چنل گالوانیزه اهمیت دارد.
انتخاب پوشش را می‌توان با توجه به این موارد انجام داد:
- میزان رطوبت محل نصب
- قرارگیری سازه در فضای داخلی یا بیرونی
- میزان خورندگی محیط
- طول عمر مورد انتظار سیستم ساپورت
- الزامات فنی پروژه
در نتیجه نوع پوشش و شرایط محل نصب باید در کنار هم بررسی شوند و دانستن استاندارد سینی کابل در انتخاب بهتر کمکتان می‌کند.
سی چنل گالوانیزه گرم و سرد چه تفاوتی دارند؟
تفاوت اصلی به روش ایجاد پوشش روی فولاد برمی‌گردد. در گالوانیزه گرم، قطعه فولادی در روی مذاب غوطه‌ور میشود و پوشش حاصل ساختار متالورژیکی متفاوتی با پوشش‌های الکترولیتی دارد. در روش الکترولیتی، روی با استفاده از فرآیند الکتروشیمیایی روی سطح فولاد قرار می‌گیرد.
| معیار | گالوانیزه گرم | گالوانیزه سرد |
| روش پوشش | غوطه‌وری قطعه در روی مذاب | ایجاد پوشش روی به روش الکتروشیمیایی |
| ضخامت پوشش | معمولاً بیشتر | معمولاً کمتر |
| مقاومت خوردگی | مناسب برای شرایط محیطی سخت‌تر، با توجه به مشخصات پوشش | مناسب برای محیط‌هایی متناسب با سطح حفاظت پوشش |
| ظاهر | معمولاً بافت و ظاهر متفاوت‌تر | معمولاً صاف‌تر و یکنواخت‌تر |
| کاربرد متداول | محیط‌های بیرونی و شرایط خورنده‌تر | بسیاری از کاربردهای داخلی و محیط‌های با خورندگی کمتر |
ضخامت پوشش، روش گالوانیزه‌کاری و مشخصات فولاد در انتخاب بین سی چنل گالوانیزه گرم یا سرد دخالت دارند و باید نصب سینی کابل را هم در نظر گرفت.

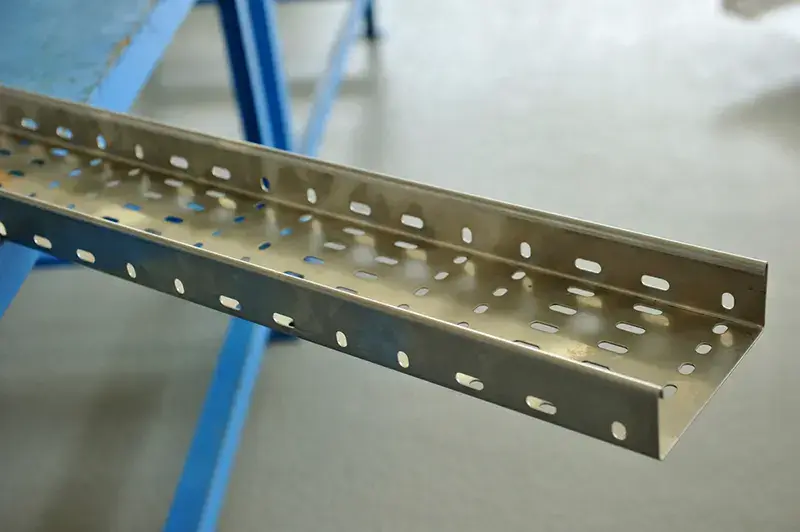

کاربرد سی چنل در سینی کابل
سی چنل، سینی کابل را در موقعیت‌های مختلف نگه میدارد و بار آن را به سازه منتقل می‌کند. کاربردهای رایج آن به شرح زیر هستند:
- ساخت ساپورت دیواری برای سینی کابل
- اجرای ساپورت سقفی و آویز
- نگهداری چند ردیف سینی در ارتفاع‌های متفاوت
- ساخت فریم برای ترکیب سینی کابل و سایر تأسیسات
- ایجاد محل نصب برای بست‌ها و اتصالات سینی کابل
کاربرد سی ریل در نردبان کابل
سی ریل در سیستم ساپورت نردبان کابل هم کاربرد دارد. ریل به سازه متصل میشود و براکت یا قطعه نگهدارنده روی آن قرار می‌گیرد. سپس نردبان کابل روی این مجموعه نصب میشود.
- نصب نردبان روی دیوار
- اجرای ساپورت از سقف
- ساخت ساپورت چندطبقه
- نگهداری همزمان چند مسیر تأسیساتی
- اتصال تجهیزات جانبی به فریم ساپورت
سی چنل سینی کابل چگونه استفاده میشود؟
نصب سی چنل سینی کابل را می‌توان در سه مرحله ساده دید:
- سی چنل به دیوار، سقف یا سازه اصلی متصل میشود.
- براکت یا قطعه نگهدارنده روی پروفیل قرار می‌گیرد.
- سینی کابل روی براکت قرار می‌گیرد و با اتصال مناسب مهار میشود.
اتصال سینی کابل به سی ریل
برای اتصال سینی کابل به سی ریل، ابتدا یک براکت یا قطعه نگهدارنده روی ریل نصب میشود. سپس سینی روی براکت قرار می‌گیرد و با پیچ، مهره یا بست مناسب مهار میشود. نوع اتصال به مدل سینی، شکل سی ریل و تجهیزات مورد استفاده در پروژه بستگی دارد.
در ریل‌های شیار‌دار، مهره کانالی یا فنری داخل شیار قرار می‌گیرد و پیچ را در جای خود نگه میدارد. این روش برای نصب براکت‌ها و تنظیم محل اتصال کاربرد دارد. در مدل‌های سوراخ‌دار هم می‌توان از سوراخ‌های موجود برای بستن قطعات استفاده کرد.
اجزای رایج این اتصال شامل موارد زیر است:
- سی ریل یا پروفیل C، پایه اصلی ساپورت
- براکت، سطح نگهدارنده سینی
- پیچ و مهره، اتصال مکانیکی قطعات
- مهره کانالی یا فنری، اتصال قطعات به شیار ریل
- بست، مهار سینی روی براکت

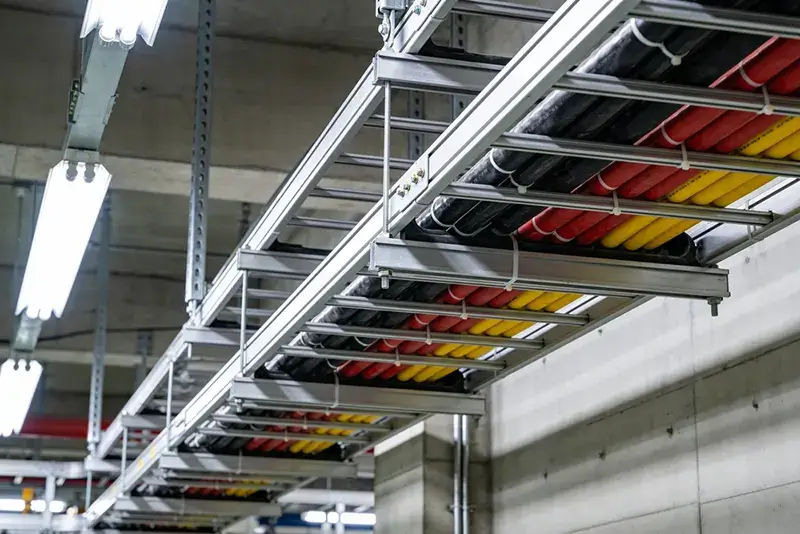

انواع سی چنل و سی ریل
سی چنل و سی ریل از نظر شکل بدنه، ضخامت و ابعاد، مدل‌های مختلفی دارند. سوراخ‌دار یا بدون سوراخ بودن هم روی شیوه نصب اتصالات اثر می‌گذارد. انواع را بررسی می‌کنیم.
سی چنل سوراخ‌دار
سی چنل سوراخ‌دار روی بدنه خود سوراخ‌های آماده دارد. این سوراخ‌ها محل بستن بعضی براکت‌ها و اتصالات را از قبل مشخص می‌کنند و زمان مونتاژ را کاهش می‌دهند.
اگر برای ساخت سی چنل ساپورت یا ساپورت سینی کابل به اتصال‌های متعدد نیاز دارید، مدل سوراخ‌دار انتخاب کاربردی‌تری است. البته باید الگوی سوراخ‌ها با بست و براکت مورد استفاده شما سازگار باشد.
سی ریل بدون سوراخ
سی چنل بدون سوراخ سطح یکپارچه دارد و سوراخ‌های اتصال روی آن از قبل ایجاد نشده‌اند. این ویژگی برای پروژه‌هایی مفید است که محل دقیق اتصال‌ها از ابتدا مشخص نیست. اگر قرار است روی سی چنل سوراخ‌کاری انجام شود، محل و تعداد سوراخ‌ها را با طراحی سازه هماهنگ کنید.
برای اتصال سینی کابل به سی ریل هم انتخاب بین مدل سوراخ‌دار و بدون سوراخ به نوع براکت و روش اتصال بستگی دارد. اگر قرار است براکت یا بست مستقیماً روی پروفیل نصب شود، محل سوراخ‌ها باید با ابعاد قطعه اتصال هماهنگ باشد.
سی چنل با ضخامت‌های مختلف
سی چنل در ضخامت‌های مختلف تولید میشود تا نیاز پروژه‌های گوناگون را پوشش دهد و انتخاب ضخامت باید با بار واردشده به ساپورت ارتباط داشته باشد. وزن سینی کابل، وزن کابل‌ها و فاصله بین تکیه‌گاه‌ها از عوامل مهم این انتخاب هستند.
برای مثال، اگر فاصله بین ساپورت‌ها افزایش پیدا کند، شرایط بارگذاری پروفیل هم تغییر می‌کند. بنابراین نمی‌توان یک ضخامت ثابت را برای تمام پروژهها مناسب دانست.
عدد ضخامت را از کاتالوگ سازنده یا مشخصات فنی محصول بگیرید. مشخصات یک مدل را به همه سی چنل‌های بازار تعمیم ندهید.
اگر از سی ریل ساپورت برای سینی کابل، ترانکینگ یا نردبان کابل استفاده می‌کنید، فقط اندازه ظاهری پروفیل را مقایسه نکنید. ظرفیت باربری، ضخامت، نوع فولاد و پوشش سطح را هم از مشخصات فنی محصول بخوانید و به طور معمول ضخامت‌ها از 1 میلی‌متر تا 2.5 میلی‌متر عرضه میشود.
هنگام انتخاب سی چنل برای سینی کابل به چه نکاتی توجه کنیم؟
انتخاب پروفیل سی ریل برای سینی کابل از وزن خود پروفیل شروع نمی‌شود؛ ابتدا باید مشخص کنید ساپورت چه باری را در چه فاصله‌ای تحمل خواهد کرد. وزن سینی، کابل‌های داخل آن و متعلقات نصب روی بار نهایی اثر دارند و فاصله بین تکیه‌گاه‌ها هم شرایط عملکرد پروفیل را تغییر می‌دهد.
برای انتخاب دقیق‌تر، این موارد را بررسی کنید:
- وزن سینی کابل: وزن بدنه سینی یا نردبان را در محاسبه بار ساپورت در نظر بگیرید.
- وزن کابل‌ها: ظرفیت ساپورت باید توان تحمل وزن کابل‌های موجود و بار مورد انتظار مسیر را داشته باشد.
- فاصله بین ساپورت‌ها: هرچه دهانه آزاد بیشتر باشد، پروفیل تحت شرایط متفاوتی از نظر خمش و تغییر شکل قرار می‌گیرد.
- ضخامت پروفیل: ضخامت باید متناسب با بار، دهانه و مشخصات مکانیکی همان مدل انتخاب شود.
- ابعاد مقطع: ارتفاع، عرض و فرم مقطع روی عملکرد سی چنل اثر دارند و باید همراه با ضخامت بررسی شوند.
- نوع گالوانیزه: برای محیط‌های مرطوب یا خورنده، نوع و میزان پوشش سطح اهمیت بیشتری پیدا می‌کند.
- شرایط محیطی: رطوبت، فضای باز، تماس با مواد خورنده و شرایط محل نصب در انتخاب پوشش مؤثر هستند.
- ظرفیت باربری: ظرفیت اعلام‌شده سازنده را با توجه به دهانه و شرایط نصب همان محصول بررسی کنید.
- نوع اتصال: پیچ‌ومهره، مهره کانالی، براکت و سایر اتصالات باید با ابعاد و طراحی پروفیل سازگار باشند.
- الزامات پروژه و استانداردهای مربوطه: مشخصات فنی پروژه و استانداردهای مورد استناد باید در کنار اطلاعات محصول بررسی شوند.
مزایای استفاده از سی چنل گالوانیزه در سیستم ساپورت
سی چنل گالوانیزه به دلیل ترکیب ساختار فولادی و پوشش محافظ، در بسیاری از سیستم‌های ساپورت برق و تأسیسات مورد استفاده قرار می‌گیرد. پوشش روی سطح فولاد احتمال خوردگی را کاهش می‌دهد و برای پروژه‌هایی که پروفیل در معرض رطوبت قرار دارد، اهمیت بیشتری پیدا می‌کند. مزیت دیگر پروفیل سی چنل، امکان ترکیب آن با طیف متنوعی از قطعات اتصال است.
مهمترین مزایای سی چنل گالوانیزه به شرح زیر هستند:
- مقاومت مناسب در برابر خوردگی با توجه به نوع و کیفیت پوشش
- نصب و مونتاژ نسبتاً آسان در سیستم‌های ساپورت
- امکان استفاده از اتصالات متنوع و قابل تنظیم
- انعطاف‌پذیری در ساخت براکت، فریم و سازه‌های نگهدارنده
- قابلیت استفاده در پروژه‌های برق، مکانیک و تأسیسات
- مناسب برای ساخت سازه‌های ماژولار و قابل توسعه
- امکان استفاده در محیط‌های مختلف با انتخاب پوشش متناسب با شرایط نصب
محاسبه قیمت سی چنلها
قیمت سی چنل و سی ریل به مشخصات خود پروفیل و مقدار سفارش بستگی دارد. مهمترین عوامل مؤثر به این شرح هستند:
- ابعاد و ضخامت پروفیل
- وزن هر شاخه یا متر
- نوع فولاد
- نوع و میزان پوشش گالوانیزه
- سوراخ‌دار یا بدون سوراخ بودن
- برند و سازنده
- تعداد و حجم سفارش
برای اطلاع از قیمت سی چنل برق می‌توانید با کارشناسان کارخانه الوند تماس بگیرید.
سوالات متداول
سی چنل و سی ریل چیست و چه کاربردی دارند؟
سی چنل یا سی ریل یک مقطع فلزی برای ساخت ساپورت، براکت و فریم‌های تأسیساتی است. از سی چنل برق می‌توان برای نگهداری سینی کابل، نردبان کابل، لوله و برخی تجهیزات استفاده کرد.
تفاوت سی چنل و سی ریل چیست؟
سی چنل و سی ریل در بسیاری از پروژهها برای ساخت سیستم ساپورت به کار میروند و گاهی این دو عنوان برای پروفیلهای مشابه استفاده میشوند.
سی ریل گالوانیزه چه کاربردی در سینی کابل دارد؟
سی ریل گالوانیزه گرم یا سی ریل گالوانیزه سرد میتواند به عنوان بخشی از ساپورت سینی کابل یا نردبان کابل استفاده شود. پروفیل به سازه متصل میشود و با کمک براکت، بست و اتصالات سازگار، مسیر کابل را در محل موردنظر نگه میدارد.
